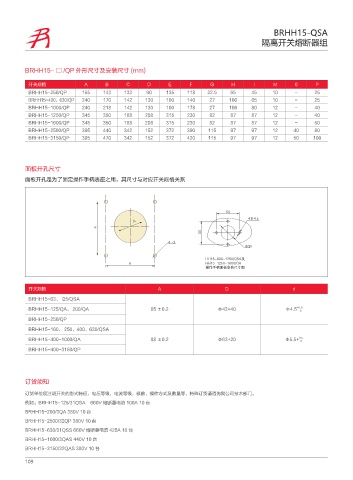

BRHH15-QSA
隔离开关熔断器组

BRHH15- □ /QP 外形尺寸及安装尺寸 (mm)

开关规格 A B C D E F G H I M 0 P
BRHH15-250/QP 155 143 133 90 135 118 22.5 65 45 10 - 25
BRHH15-400、630/QP 240 170 142 130 100 140 27 106 65 10 - 25
BRHH15-1000/QP 240 218 142 130 100 178 27 106 80 12 - 40
BRHH15-1250/QP 345 350 188 208 315 230 82 87 87 12 - 40
BRHH15-1600/QP 345 350 188 208 315 230 82 87 87 12 - 50
BRHH15-2500/QP 395 440 342 152 372 390 115 97 97 12 40 80
BRHH15-3150/QP 395 470 342 152 372 420 115 97 97 12 50 100

面板开孔尺寸
面板开孔是为了固定操作手柄底座之用，其尺寸与对应开关规格关系

Ÿ
"
"

E
Ÿ

)) _ 24"ࣶ
" )) _ 2"
᧹҈᝷ᳰ䲎ᲫႵ㷱ᅦᄤప

开关规格 A D d
BRHH15-63、 I25/QSA
BRHH15-125/QA、 200/QA 65 ±0.2 Φ42+40 Φ4.5 +0.5 0

BRHH15-250/QP
BRHH15-160、 250、400、630/QSA
BRHH15-400~1000/QA 88 ±0.2 Φ63+20 Φ5.5+ 0 0.5
BRHH15-400-3150/QP

订货须知
订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。
例如：BRHH15-125/31QSA 660V 熔断器电流 100A 10 台
BRHH15-200/3QA 380V 10 台
BRHH15-2500/32QP 380V 10 台
BRHH15-630/31QSS 660V 熔断器电流 425A 10 台
BRHH15-1000/3QAS 440V 10 台
BRHH15-3150/32QAS 380V 10 台
109
