BRHD
开启式刀开关

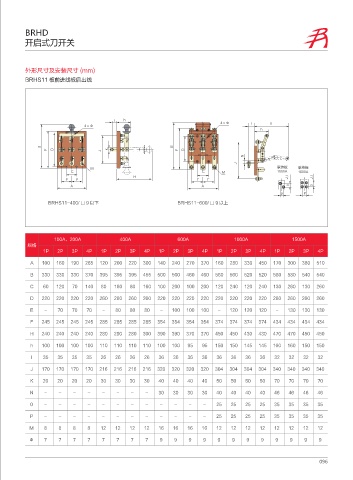

外形尺寸及安装尺寸 (mm)
BRHS11 板前进线板后出线

* I fŸ
fŸ * )
I

# #
' % + , ' %
/
+
. 㖀㏿Ძ 㖀㏿Ძ
$ $ . " "
)
& & & & + * + *
" "
1 1
BRHS11-400/ □ 9 以下 BRHS11-600/ □ 9 以上

100A、200A 400A 600A 1000A 1500A
规格
1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P 1P 2P 3P 4P

A 100 160 190 265 120 200 220 300 140 240 270 370 160 280 330 450 170 300 380 510
B 330 330 330 370 395 395 395 455 500 500 460 460 560 560 520 520 580 580 540 540

C 60 120 70 140 80 160 80 160 100 200 100 200 120 240 120 240 130 260 130 260
D 220 220 220 220 260 260 260 260 220 220 220 220 220 220 220 220 260 260 260 260

E - 70 70 70 - 80 80 80 - 100 100 100 - 120 120 120 - 130 130 130
F 245 245 245 245 285 285 285 285 354 354 354 354 374 374 374 374 434 434 434 434

H 240 240 240 240 280 280 280 300 390 390 370 370 450 450 430 430 470 470 450 450
h 100 100 100 100 110 110 110 110 100 100 95 95 150 150 145 145 160 160 150 150

I 35 35 35 35 26 26 26 26 36 36 36 36 36 36 36 36 32 32 32 32
J 170 170 170 170 216 216 216 216 320 320 320 320 304 304 304 304 340 340 340 340

K 20 20 20 20 30 30 30 30 40 40 40 40 50 50 50 50 70 70 70 70
N - - - - - - - - 30 30 30 30 40 40 40 40 46 46 46 46

0 - - - - - - - - - - - - 25 25 25 25 35 35 35 35
P - - - - - - - - - - - - 25 25 25 25 35 35 35 35

M 8 8 8 8 12 12 12 12 16 16 16 16 12 12 12 12 12 12 12 12
Φ 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 9 9 9 9 9

096
