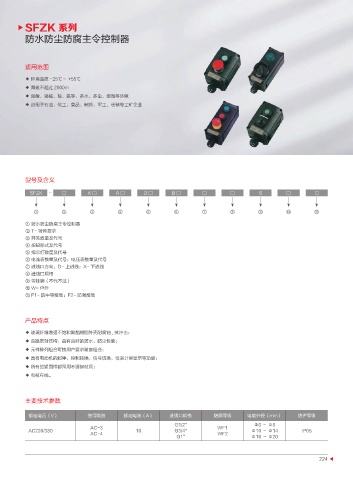

SFZK 系列
防水防尘防腐主令控制器

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 海拔不超过 2000m
◆ 强酸、强碱、盐、氨等、多水、多尘、潮湿等环境
◆ 应用于石油、化工、食品、制药、军工、仓储等工矿企业

型号及含义

SFZK - □ K □ A□ D□ B □ □ □ S □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪
① 防水防尘防腐主令控制器
② T- 特殊要求
③ 开关数量及代号
④ 按钮形式及代号
⑤ 指示灯数量及代号
⑥ 电流表数量及代号；电压表数量及代号
⑦ 进线口方向：D- 上进线；X- 下进线
⑧ 进线口规格
⑨ 带挂锁（不代不注）
⑩ W- 户外
⑪ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点
◆ 玻璃纤维增强不饱和聚酯树脂外壳耐腐蚀 , 抗冲击；
◆ 曲路密封结构，具有良好的防水、防尘性能；
◆ 元件排列组合可按用户要求随意组合；
◆ 具有电动机的起停、控制转换、信号切换、仪表计量显示等功能；
◆ 所有的紧固件都采用不锈钢材质；
◆ 电缆布线。

主要技术参数

额定电压（V） 使用类别 额定电流（A） 进线口规格 防腐等级 电缆外径（mm） 防护等级
G1/2" Φ6 ～ Φ8
AC-3 WF1
AC220/380 10 G3/4" Φ10 ～ Φ14 IP65
AC-4 WF2
G1" Φ16 ～ Φ20
