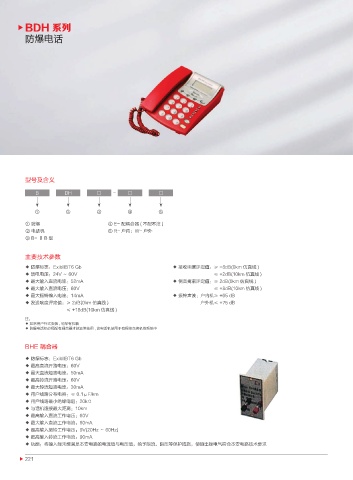

Page 232 - 辽宁环盛电器有限公司

BDH 系列
防爆电话

型号及含义

B DH □ - □ □

① ② ③ ④ ⑤
① 防爆 ④ E- 配耦合器 ( 不配不注 )
② 电话机 ⑤ R- 户内；W- 户外
③ B- Ⅱ B 级

主要技术参数

◆ 防爆标志：ExibIIBT6 Gb ◆ 接收响度评定值：≥ -8dB(0km 仿真线 )
◆ 馈电电压：24V ～ 60V ≤ +2dB(10km 仿真线 )
◆ 最大输入直流电流：52mA ◆ 侧音掩蔽评定值：≥ 2dB(0km 仿真线 )
◆ 最大输入直流电压：60V ≤ +8dB(10km 仿真线 )
◆ 最大振铃输入电流：14mA ◆ 振铃声波：户内机≥ +65 dB
◆ 发送响度评定值：≥ 2dB(0km 仿真线 ) 户外机≤ +75 dB
≤ +18dB(10km 仿真线 )
注：
◆ 如采用户外式安装 , 可配有机箱
◆ 防爆电话机必须配有耦合器才能正常使用 , 该电话机使用于有程控交换机的系统中

BHE 耦合器

◆ 防爆标志：ExibIIBT6 Gb
◆ 最高直流开路电压：60V
◆ 最大直流短路电流：50mA
◆ 最高铃流开路电压：60V
◆ 最大铃流短路电流：30mA
◆ 用户线路分布电容：≤ 0.1μF/km
◆ 用户线路最小绝缘电阻：20kΩ
◆ 与话机连接最大距离：10km
◆ 最高输入直流工作电压：60V
◆ 最大输入直流工作电流：60mA
◆ 最高输入振铃工作电压：9V(20Hz ～ 60Hz)
◆ 最高输入铃流工作电流：90mA
◆ 功能：将输入端未能满足本安电路的电流值与电压值，给予限流、限压等保护措施，使输出端电气符合本安电路技术要求
