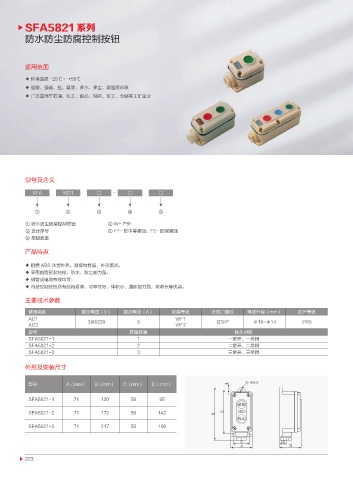

SFA5821 系列
防水防尘防腐控制按钮

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 强酸、强碱、盐、氨等、多水、多尘、潮湿等环境
◆ 广泛应用于石油、化工、食品、制药、军工、仓储等工矿企业

型号及含义

SFA 5821 □ - □ □

① ② ③ ④ ⑤
① 防水防尘防腐控制按钮 ④ W- 户外
② 设计序号 ⑤ F1- 防中等腐蚀；F2- 防强腐蚀
③ 按钮数量

产品特点

◆ 阻燃 ABS 注塑外壳，耐腐蚀性强，外形美观；
◆ 采用曲路密封结构，防水﹑防尘能力强；
◆ 钢管或电缆布线均可；
◆ 内装控制按钮具有结构紧凑，可靠性好，体积小，通断能力强，寿命长等优点。
主要技术参数

使用类别 额定电压（V） 额定电流（A） 防腐等级 进线口螺纹 电缆外径（mm） 防护等级
AC1 380/220 5 WF1 G3/4" Φ10~Φ14 IP65
AC3 WF2
型号 按钮数量 触头对数
SFA5821-1 1 一常开，一常闭
SFA5821-2 2 二常开，二常闭
SFA5821-3 3 三常开，三常闭
外形及安装尺寸

型号 A（mm） B（mm） C（mm） D（mm） Ÿ

SFA5821-1 71 120 56 95
䊣ߔ
SFA5821-2 71 172 56 142 # % &Y
ֈ₎
SFA5821-3 71 217 56 196

$
"
