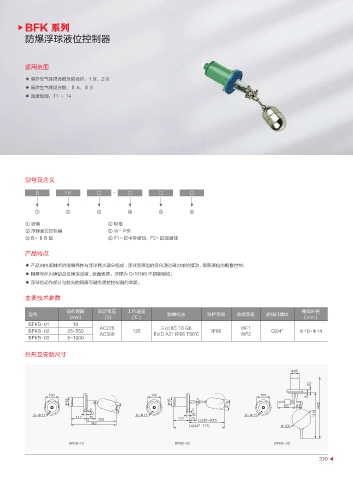

BFK 系列
防爆浮球液位控制器
适用范围
◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B
◆ 温度级别：T1 ～ T4
型号及含义
B FK □ - □ □ □
① ② ③ ④ ⑤ ⑥
① 防爆 ④ 规格
② 浮球液位控制器 ⑤ W- 户外
③ B- Ⅱ B 级 ⑥ F1- 防中等腐蚀；F2- 防强腐蚀
产品特点
◆ 产品由内装触点的隔爆壳体与浮球两大部分组成 , 浮球受液位的变化通过磁力轴的摆动 , 实现液位的报警控制；
◆ 隔爆壳体为铸铝合金铸造成型 , 表面喷塑。浮球为 Gr18Ni9 不锈钢制成；
◆ 浮球的动作部分与触头的隔离可避免液位控制器的渗漏。
主要技术参数
动作界限 额定电压 工作温度 电缆外径
型号 防爆标志 防护等级 防腐等级 进线口螺纹
(mm) (V) (℃ ) （mm）
BFKB-01 10
BFKB-02 25~550 AC220 135 Exd IIC T6 Gb IP66 WF1 G3/4" Φ10~Φ14
AC380 ExtD A21 IP66 T80℃ WF2
BFKB-03 8~1000
外形及安装尺寸
-
-B
#',# #',# #',#
220
