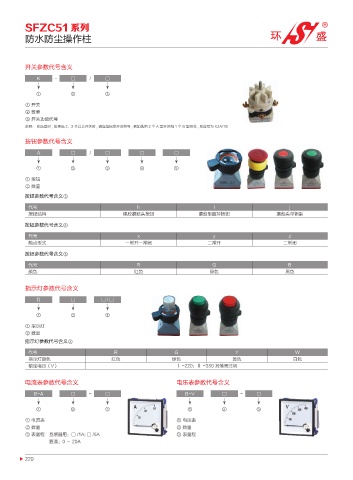

SFZC51 系列
防水防尘操作柱

开关参数代号含义

K - □ / □

① ② ③

① 开关
② 数量
③ 开关功能代号
说明： 在选型时 , 如果选 2、3 个以上开关时 , 请连续标注开关符号 , 例如选用 2 个 A 型开关和 1 个 B 型开关 , 则应写为 K2A/1B

按钮参数代号含义

A □ / □ □ □

① ② ③ ④ ⑤
① 按钮
② 数量
按钮参数代号含义③

代号 h i j
按钮结构 橡胶蘑菇头按钮 蘑菇型自持按钮 蘑菇头带钥匙

按钮参数代号含义④
代号 x y z
触点型式 一常开一常闭 二常开 二常闭

按钮参数代号含义⑤
代号 R G B
颜色 红色 绿色 黑色

指示灯参数代号含义
D □ □/□

① ② ③
① 指示灯
② 数量
指示灯参数代号含义③

代号 R G Y W
指示灯颜色 红色 绿色 黄色 白色
额定电压（V） Ⅰ -220；Ⅱ -380 其他需注明

电流表参数代号含义 电压表参数代号含义
B-A □ - □ B-V □ - □

① ② ③ ① ② ③

① 电流表 ① 电压表
② 数量 ② 数量
③ 表量程 互感器用：□ /1A; □ /5A ③ 表量程
直通：0 ～ 20A

229
