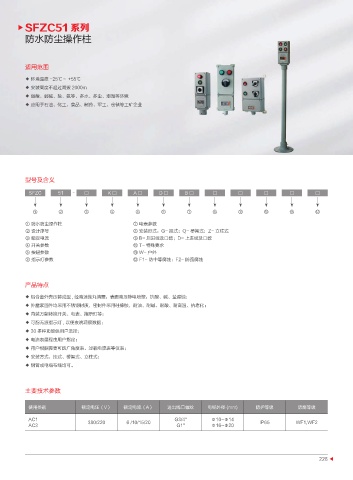

SFZC51 系列
防水防尘操作柱

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 安装高度不超过海拔 2000m
◆ 弱酸、弱碱、盐、氨等、多水、多尘、潮湿等环境
◆ 应用于石油、化工、食品、制药、军工、仓储等工矿企业

型号及含义

SFZC 51 - □ K□ A□ D□ B □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫
① 防水防尘操作柱 ⑦ 电表参数
② 设计序号 ⑧ 安装形式：G- 挂式；Q- 桥架式；Z- 立柱式
③ 额定电流 ⑨ B- 后进线及口数；D- 上进线及口数
④ 开关参数 ⑩ T- 特殊要求
⑤ 按钮参数 ⑪ W- 户外
⑥ 指示灯参数 ⑫ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑，抗酸、碱、盐腐蚀；
◆ 外露紧固件均采用不锈钢材质，密封件采用硅橡胶，耐油、耐碱、耐酸、耐高温、抗老化；
◆ 内装万能转换开关、电表、指示灯等；
◆ 可配无源指示灯 , 以便夜晚观察数据；
◆ 30 多种功能供用户选择；
◆ 电流表量程由用户指定；
◆ 用户根据需要可选广角度表、过载电流表等仪表；
◆ 安装方式：挂式、桥架式、立柱式；
◆ 钢管或电缆布线均可。

主要技术参数

使用类别 额定电压（V） 额定电流（A） 进出线口螺纹 电缆外径 (mm) 防护等级 防腐等级

AC1 380/220 6 /10/15/20 G3/4" Φ10~Φ14 IP65 WF1,WF2
AC3 G1" Φ16~Φ20

228
