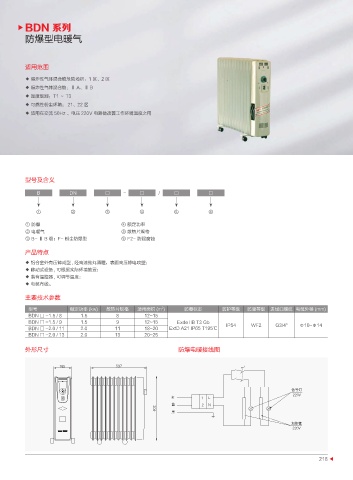

BDN 系列
防爆型电暖气

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B
◆ 温度级别：T1 ～ T3
◆ 可燃性粉尘环境： 21、22 区
◆ 适用在交流 50Hz ﹑电压 220V 电路做改善工作环境温度之用

型号及含义

B DN □ - □ / □ □

① ② ③ ④ ⑤ ⑥

① 防爆 ④ 额定功率
② 电暖气 ⑤ 散热片规格
③ B- Ⅱ B 级；F- 粉尘防爆型 ⑥ F2- 防强腐蚀
产品特点

◆ 铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 移动式设备 , 可根据实际环境放置；
◆ 装有温控器 , 可调节温度；
◆ 电缆布线。

主要技术参数
2
型号 额定功率 (kw) 散热片规格 适用面积 (m ) 防爆标志 防护等级 防腐等级 进线口螺纹 电缆外径 (mm)
BDN □ -1.5 / 8 1.5 8 12~15
BDN □ -1.5 / 9 1.5 9 12~15 Exde IIB T3 Gb IP54 WF2 G3/4" Φ10~Φ14
BDN □ -2.0 / 11 2.0 11 18~20 ExtD A21 IP65 T195℃
BDN □ -2.0 / 13 2.0 13 20~25

外形尺寸 防爆电暖接线图

ԍण▛
7
㏎ -
㨉 /

叽
ߌ☙ネ
7

218
