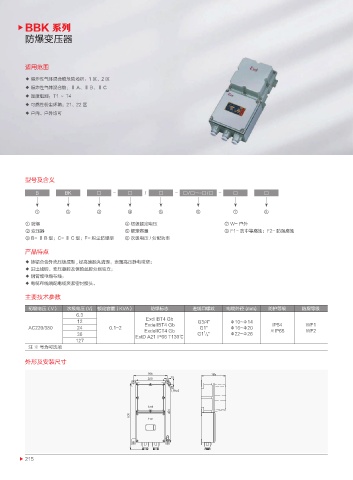

Page 226 - 辽宁环盛电器有限公司

BBK 系列
防爆变压器

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度组别：T1 ～ T4
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可

型号及含义

B BK □ - □ / □ - □/□-…□/□ - □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 防爆 ④ 初级额定电压 ⑦ W- 户外
② 变压器 ⑤ 额定容量 ⑧ F1- 防中等腐蚀；F2- 防强腐蚀
③ B- Ⅱ B 级；C- Ⅱ C 级；F- 粉尘防爆型 ⑥ 次级电压 / 分配功率

产品特点

◆ 铸铝合金外壳压铸成型 , 经高速抛丸清理，表面高压静电喷塑；
◆ 进出线腔、变压器腔及保险丝腔分别独立；
◆ 钢管或电缆布线；
◆ 电缆布线须配电缆夹紧密封接头。

主要技术参数
初级电压（V） 次级电压 (V) 额定容量（KVA） 防爆标志 进线口螺纹 电缆外径 (mm) 防护等级 防腐等级
6.3
12 ExdIIBT4 Gb G3/4" Φ10~Φ14
IP54
AC220/380 24 0.1~2 ExdeIIBT4 Gb G1" Φ16~Φ20 ※IP65 WF1
WF2
ExdeIICT4 Gb
1
36 ExtD A21 IP66 T130℃ G1 / 4 " Φ22-Φ26
127
注 ※ 号为可选项
外形及安装尺寸

3

&YE

&YF

215
