Page 224 - 辽宁环盛电器有限公司

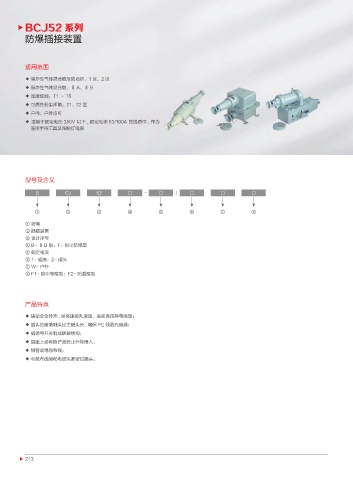

BCJ52 系列
防爆插接装置

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 适用于额定电压 380V 以下 , 额定电流 63/100A 的线路中 , 作为
连接手持工具及照明灯电源

型号及含义

B CJ 52 □ - □ / □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 防爆
② 插接装置
③ 设计序号
④ B- Ⅱ B 级；F- 粉尘防爆型
⑤ 额定电流
⑥ 1- 插座；2- 插头
⑦ W- 户外
⑧ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 铸铝合金外壳 , 经高速抛丸清理，表面高压静电喷塑；
◆ 插头的接地触头比主触头长 , 确保 PE 线最先接通；
◆ 插销与开关制成联锁结构；
◆ 插座上设有防护盖防止外物侵入；
◆ 钢管或电缆布线；
◆ 电缆布线须配电缆夹紧密封接头。

213
