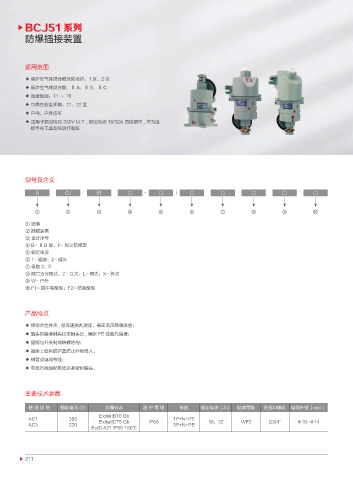

BCJ51 系列
防爆插接装置

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 适用于额定电压 380V 以下 , 额定电流 16/32A 的线路中 , 作为连
接手持工具及照明灯电源

型号及含义

B CJ 51 □ - □ / □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 防爆
② 插接装置
③ 设计序号
④ B- Ⅱ B 级；F- 粉尘防爆型
⑤ 额定电流
⑥ 1- 插座；2- 插头
⑦ 极数 3，5
⑧ 插口方向型式：Z- 立式；L- 横式；X- 斜式
⑨ W- 户外
⑩ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 铸铝合金外壳 , 经高速抛丸清理，表面高压静电喷塑；
◆ 插头的接地触头比主触头长 , 确保 PE 线最先接通；
◆ 插销与开关制成联锁结构；
◆ 插座上设有防护盖防止外物侵入；
◆ 钢管或电缆布线；
◆ 电缆布线须配电缆夹紧密封接头。

主要技术参数

使 用 类 别 额定电压 (V) 防爆标志 防 护 等 级 极数 额定电流（A） 防腐等级 进线口螺纹 电缆外径（mm）
ExdeIIBT6 Gb
AC1 380 ExdeIICT5 Gb IP66 1P+N+PE 16，32 WF2 G3/4" Φ10-Φ14
AC3 220 3P+N+PE
ExtD A21 IP66 T80℃

211
