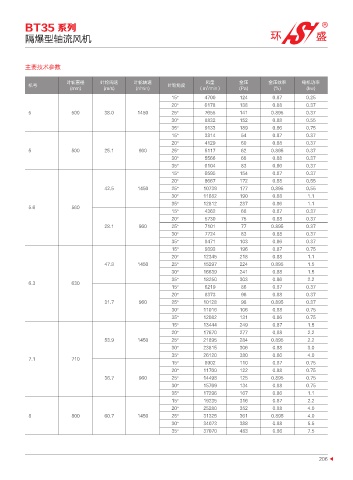

Page 217 - 辽宁环盛电器有限公司

BT35 系列
隔爆型轴流风机

主要技术参数

叶轮直径 叶轮周速 叶轮转速 风量 全压 全压效率 电机功率
机号 叶轮角度
3
(mm) (m/s) (r/min) （m /min） (Pa) (%) (kw)
15° 4700 124 0.87 0.25
20° 6178 138 0.88 0.37
5 500 38.0 1450 25° 7655 141 0.895 0.37
30° 8832 152 0.88 0.55
35° 9133 189 0.86 0.75
15° 3314 54 0.87 0.37
20° 4129 60 0.88 0.37
5 500 25.1 960 25° 5117 62 0.895 0.37
30° 5566 66 0.88 0.37
35° 6104 83 0.86 0.37
15° 6595 154 0.87 0.37
20° 8667 172 0.88 0.55
42.5 1450 25° 10739 177 0.895 0.55
30° 11682 190 0.88 1.1
35° 12812 237 0.86 1.1
5.6 560
15° 4362 68 0.87 0.37
20° 5730 75 0.88 0.37
28.1 960 25° 7101 77 0.895 0.37
30° 7724 83 0.88 0.37
35° 8471 103 0.86 0.37
15° 9393 196 0.87 0.75
20° 12345 218 0.88 1.1
47.8 1450 25° 15297 224 0.895 1.5
30° 16639 241 0.88 1.5
35° 18250 303 0.86 2.2
6.3 630
15° 6219 86 0.87 0.37
20° 8373 96 0.88 0.37
31.7 960 25° 10128 98 0.895 0.37
30° 11016 106 0.88 0.75
35° 12082 131 0.86 0.75
15° 13444 249 0.87 1.5
20° 17670 277 0.88 2.2
53.9 1450 25° 21895 284 0.895 2.2
30° 23815 306 0.88 3.0
35° 26120 380 0.86 4.0
7.1 710
15° 8902 110 0.87 0.75
20° 11700 122 0.88 0.75
36.7 960 25° 14498 125 0.895 0.75
30° 15769 134 0.88 0.75
35° 17296 167 0.86 1.1
15° 19235 316 0.87 2.2
20° 25280 352 0.88 4.0
8 800 60.7 1450 25° 31325 361 0.895 4.0
30° 34073 388 0.88 5.5
35° 37070 483 0.86 7.5

206
