Page 218 - 辽宁环盛电器有限公司
P. 218

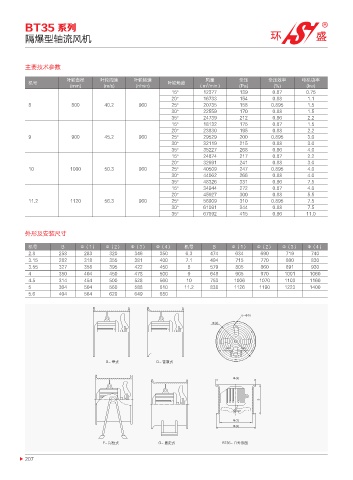

BT35 系列
隔爆型轴流风机
主要技术参数
叶轮直径 叶轮周速 叶轮转速 风量 全压 全压效率 电机功率
机号 叶轮角度
(mm) (m/s) (r/min) （m /min） (Pa) (%) (kw)
3
15° 12377 139 0.87 0.75
20° 16733 154 0.88 1.1
8 800 40.2 960 25° 20735 158 0.895 1.5
30° 22559 170 0.88 1.5
35° 24739 212 0.86 2.2
15° 18132 175 0.87 1.5
20° 23830 195 0.88 2.2
9 900 45.2 960 25° 29529 200 0.895 3.0
30° 32119 215 0.88 3.0
35° 35227 268 0.86 4.0
15° 24874 217 0.87 2.2
20° 32691 241 0.88 3.0
10 1000 50.3 960 25° 40509 247 0.895 4.0
30° 44062 266 0.88 4.0
35° 48326 331 0.86 7.5
15° 34944 272 0.87 4.0
20° 45927 300 0.88 5.5
11.2 1120 56.3 960 25° 56909 310 0.895 7.5
30° 61091 344 0.88 7.5
35° 67892 415 0.86 11.0
外形及安装尺寸
机号 B Φ（1） Φ（2） Φ（3） Φ（4） 机号 B Φ（1） Φ（2） Φ（3） Φ（4）
2.8 258 283 320 346 350 6.3 474 634 690 719 740
3.15 282 318 355 381 400 7.1 494 715 770 800 830
3.55 327 358 395 422 450 8 579 805 860 891 930
4 350 404 450 478 500 9 648 905 970 1001 1060
4.5 314 454 500 528 560 10 753 1006 1070 1103 1160
5 364 504 560 588 610 11.2 838 1126 1190 1223 1400
5.6 404 564 620 649 680
# ෭ᐻ % ネ䕿ᐻ
#
' ᇃѹᐻ ( దᐻ #5 एโᒎప
207
