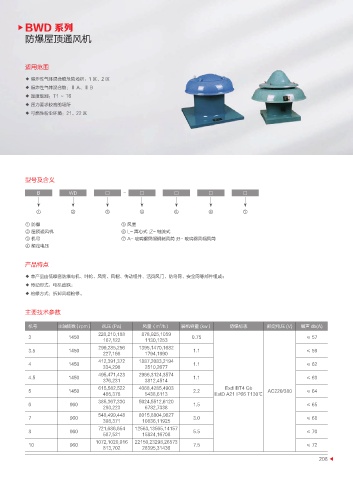

BWD 系列
防爆屋顶通风机

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B
◆ 温度级别：T1 ～ T6
◆ 压力要求较高的场所
◆ 可燃性粉尘环境：21、22 区

型号及含义

B WD □ - □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦

① 防爆 ⑤ 风量
② 屋顶通风机 ⑥ L- 离心式 ;Z- 轴流式
③ 机号 ⑦ A- 玻璃钢风帽钢制风筒 ;B- 玻璃钢风帽风筒
④ 额定电压

产品特点

◆ 本产品由低噪音防爆电机﹑叶轮﹑风筒、风帽、传动组件、活页风门、防鸟网、安全网等部件组成；
◆ 传动形式：电机直联；
◆ 检修方式：拆卸风帽检修。

主要技术参数

3
机号 主轴转数（rpm） 风压 (Pa) 风量（m /h） 装机容量 (kw） 防爆标志 额定电压 (V) 噪声 db(A)
220,210,188 878,925,1059
3 1450 0.75 ≤ 57
167,122 1130,1253
299,285,256 1395,1470,1682
3.5 1450 1.1 ≤ 59
227,166 1794,1990
412,391,372 1887,2083,2194
4 1450 1.1 ≤ 62
334,298 2510,2677
495,471,423 2966,3124,3574
4.5 1450 1.1 ≤ 63
376,231 3812,4514
615,582,522 4068,4285,4903 ExdIIBT4 Gb
5 1450 2.2 AC220/380 ≤ 64
485,378 5438,6113 ExtD A21 IP66 T130℃
385,367,330 5024,5512,6120
6 960 1.5 ≤ 65
293,223 6782,7338
548,499,448 8015,8804,9827
7 960 3.0 ≤ 68
398,371 10836,11925
721,686,654 12563,13565,14157
8 960 5.5 ≤ 70
587,521 15824,16708
1072,1020,916 22150,23298,26573
10 960 7.5 ≤ 72
813,702 28395,31436
