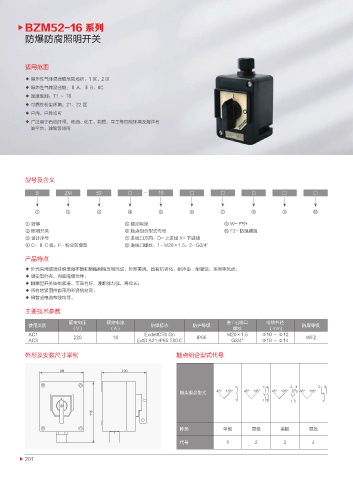

BZM52-16 系列
防爆防腐照明开关

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、IIC
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

B ZM 52 □ - 16 □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 防爆 ⑤ 额定电流 ⑨ W- 户外
② 照明开关 ⑥ 触点组合型式代号 ⑩ F2- 防强腐蚀
③ 设计序号 ⑦ 进线口方向：D- 上进线 X- 下进线
④ C- Ⅱ C 级；F- 粉尘防爆型 ⑧ 进线口螺纹：1- M20×1.5；2- G3/4"

产品特点
◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，外形美观，具有抗老化、耐冲击、耐腐蚀、环保等优点；
◆ 增安型外壳，内装隔爆元件；
◆ 隔爆型开关结构紧凑﹑可靠性好﹑通断能力强，寿命长；
◆ 所有的紧固件都采用不锈钢材质；
◆ 钢管或电缆布线均可。

主要技术参数
额定电压 额定电流 进 / 出线口 电缆外径
使用类别 防爆标志 防护等级 防腐等级
（V） （A） 螺纹 （mm)
AC1 220 16 ExdeIICT6 Gb IP66 M20×1.5 Φ10 ～ Φ12 WF2
AC3 ExtD A21 IP65 T80℃ G3/4" Φ10 ～ Φ14

外形及安装尺寸举例 触点组合型式代号

触头组合型式 c c c c c c c c

种类 单极 双极 串极 双投
代号 1 2 3 4

201
