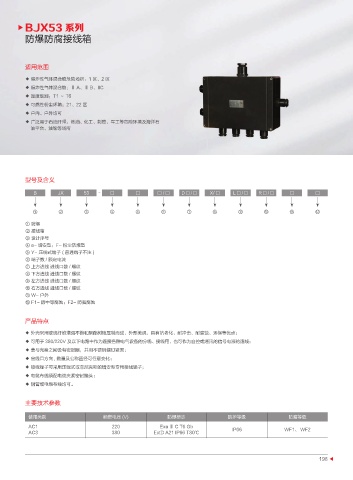

BJX53 系列
防爆防腐接线箱

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、IIC
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所

型号及含义

B JX 53 - □ □ □/□ D□/□ X/ □ L□/□ R□/□ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫
① 防爆
② 接线箱
③ 设计序号
④ e- 增安型；F- 粉尘防爆型
⑤ Y- 压线式端子 ( 普通端子不注 )
⑥ 端子数 / 额定电流
⑦ 上方进线 进线口数 / 螺纹
⑧ 下方进线 进线口数 / 螺纹
⑨ 左方进线 进线口数 / 螺纹
⑩ 右方进线 进线口数 / 螺纹
⑪ W- 户外
⑫ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，外形美观，具有抗老化、耐冲击、耐腐蚀、环保等优点；
◆ 可用于 380/220V 及以下电路中作为连接各种电气设备的分线、接线用，也可作为自控或通讯的信号电源的连线；
◆ 盖与壳身之间设有密封圈，并用不锈钢螺钉紧固；
◆ 出线口方向 , 数量及公称直径可任意变化；
◆ 接线端子可采用压线式或菲尼克斯的增安型专用接线端子；
◆ 电缆布线须配电缆夹紧密封接头；
◆ 钢管或电缆布线均可。

主要技术参数

使用类别 额定电压 (V) 防爆标志 防护等级 防腐等级
AC1 220 Exe Ⅱ C T6 Gb IP66 WF1、 WF2
AC3 380 ExtD A21 IP66 T80℃
