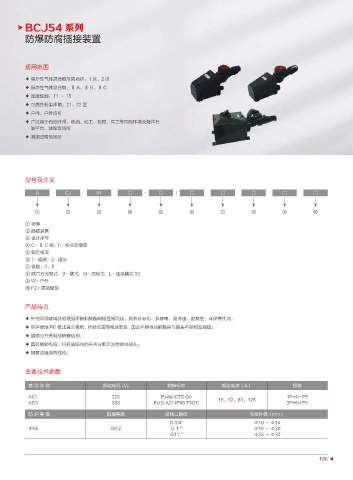

Page 207 - 辽宁环盛电器有限公司

BCJ54 系列
防爆防腐插接装置

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T5
◆ 可燃性粉尘环境：21、22 区
◆ 户内、户外均可
◆ 广泛用于石油开采、炼油、化工、制药、军工等危险环境及海洋石
油平台、油轮等场所
◆ 潮湿或腐蚀场所

型号及含义

B CJ 54 □ - □ / □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 防爆
② 插接装置
③ 设计序号
④ C- Ⅱ C 级；F- 粉尘防爆型
⑤ 额定电流
⑥ 1- 插座；2- 插头
⑦ 极数：3，5
⑧ 插口方向型式：B- 壁式；M- 面板式；L- 连接耦式 30
⑨ W- 户外
⑩ F2- 防强腐蚀

产品特点
◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有抗老化、抗静电、耐冲击、耐腐蚀、环保等优点；
◆ 保护接地 PE 极比其它极粗 , 所处位置随电压而变 , 因此不同电压的插座与插头不能相互插错；
◆ 插销与开关制成联锁结构；
◆ 具有联锁机构，只有插座内的开关分断后方能拔出插头；
◆ 钢管或电缆布线均。

主要技术参数

使 用 类 别 额定电压 (V) 防爆标志 额定电流（A） 极数
AC1 220 ExdeIICT5 Gb 16、32、63、125 1P+N+PE
AC3 380 ExtD A21 IP66 T80℃ 3P+N+PE

防 护 等 级 防腐等级 进线口螺纹 电缆外径（mm）
G 3/4" Φ10 ～ Φ14
IP66 WF2 G 1 " Φ16 ～ Φ20
1
G1 / 2 " Φ28 ～ Φ32

196
