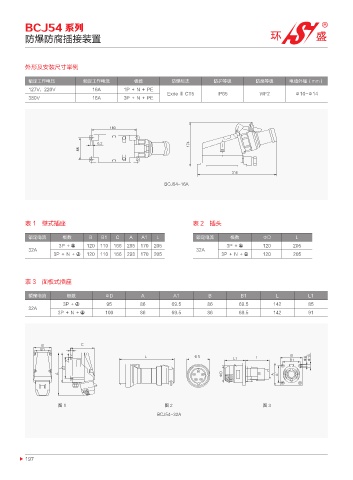

BCJ54 系列
防爆防腐插接装置

外形及安装尺寸举例

额定工作电压 额定工作电流 极数 防爆标志 防护等级 防腐等级 电缆外径（mm）
127V，220V 16A 1P ＋ N ＋ PE
Exde Ⅱ CT5 IP65 WF2 Φ10~Φ14
380V 16A 3P ＋ N ＋ PE

#$+ "

表 1 壁式插座 表 2 插头

额定电流 极数 B B1 C A A1 L 额定电流 极数 ΦD L
3P ＋ 120 110 166 285 170 205 3P ＋ 120 205
32A 32A
3P ＋ N ＋ 120 110 166 293 170 205 3P ＋ N ＋ 120 205

表 3 面板式插座

额定电流 极数 ΦD A A1 B B1 L L1
3P ＋ 95 86 69.5 86 69.5 142 85
32A
3P ＋ N ＋ 100 86 69.5 86 69.5 142 91

# $
#
- Ÿ% - - # Ÿ
# Ÿ
"
-
Ÿ% " "
"

ప ప ప
#$+ "

197
