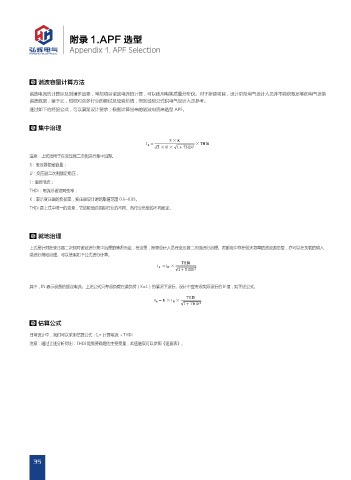

附录 1.APF 选型
Appendix 1. APF Selection
谐波容量计算方法
谐波电流的计算涉及到诸多因素，常规项目谐波电流的计算，可以使用电能质量分析仪。对于新建项目，设计阶段电气设计人员并不能获取足够的电气设备
谐波数据；鉴于此，根据对众多行业的测试及经验总结，得到经验公式供电气设计人员参考。
通过如下的经验公式，可以满足设计要求；根据计算出来的谐波电流来选型 APF。
集中治理
注意：上式适用于在变压器二次侧进行集中治理。
S：变压器额定容量；
U：变压器二次侧额定电压；
I：谐波电流；
THDi：电流总谐波畸变率；
K：表示变压器的负荷率，变压器设计时的取值范围 0.6~0.85。
THDi 是上式中唯一的变量，它的取值范围视行业的不同、各行业负载的不同而定。
就地治理
上式是针对在变压器二次侧对谐波进行集中治理的情况而定，在这里，推荐设计人员在变压器二次侧进行治理。若配电中存在较大功率的谐波源负载，亦可以在负载的输入
端进行就地治理。可以使用如下公式进行计算。
其中，IN 表示设备的额定电流。上述公式只考虑负载在满负荷（K=1）的情况下运行。设计中应考虑实际运行的 K 值，如下述公式。
估算公式
日常设计中，我们可以采用估算公式：I h = 计算电流 ×THDi
注意：通过上述分析得出：THDi 是需要确定的主要变量，此值选取可以参照《速查表》。
