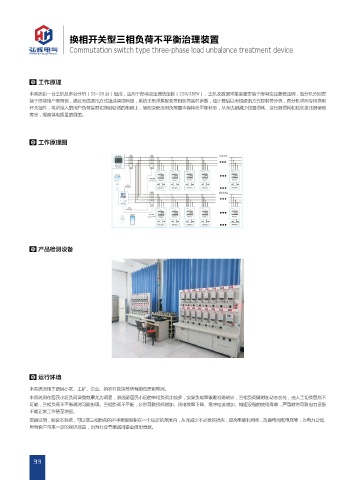

P. 38
换相开关型三相负荷不平衡治理装置
Commutation switch type three-phase load unbalance treatment device
工作原理
本系统由一台主机及多台分机（15~20 台）组成，应用于配电变压器低压侧（220/380V），主机及数据采集装置安装于配电变压器低压侧，各分机分别安
装于终端用户表前侧，通过无线通讯方式组成调控网络，系统主机采集配变各相负荷实时参数，经计算后以无线通讯方式控制各分机，各分机采用专用换相
开关组件，将所接入的用户负荷实时切换到合适的相别上，使配变低压侧负荷基本保持在平衡状态，从而达到减少线路损耗、变压器损耗和延长变压器使用
寿命，提高供电质量的目的。
工作原理图
产品检测设备
运行环境
本系统适用于居民小区、工矿、企业、新农村改造等所有的低压配电网。
本系统用在居民小区负荷调整效果尤为明显，原因是居民小区的单相负荷比较多，实际负载率很难准确统计，三相负荷随时在动态变化，由人工切换显然不
可能，三相负荷不平衡随时可能出现。三相负荷不平衡，必然导致损耗增加、用电效率下降、零序电流增加、缩短设备的使用寿命，严重时将导致电力设备
不能正常工作甚至烧毁。
实践证明，安装本系统，可以使三相负荷的不平衡度控制在一个设定的范围内，从而减少不必要的损失，提高电能利用率，改善电网低电压等，为电力公司、
用电客户带来一定的经济效益，也为社会节能减排事业做出贡献。
