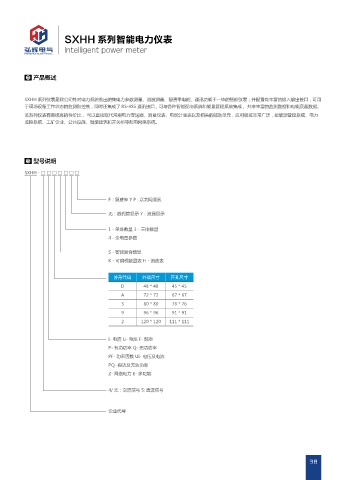

SXHH 系列智能电力仪表

Intelligent power meter

产品概述

SXHH 系列仪表是我公司针对电力系统推出的集电力参数测量、谐波测量、复费率电能、通讯功能于一体的智能仪表；并配置有丰富的输入输出接口，可用
于现场设备工作状态的监测和控制，同时还集成了 RS-485 通讯接口，可与各种智能配电系统和能量管理系统集成， 共享丰富的监测数据和电能质量数据。
该系列仪表有着极高的性价比， 可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力
监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

型号说明

SXHH - □ □ □ □ □ □ □

F：复费率 Y P : 以太网通讯

无：数码管显示 Y：液晶显示

1 - 单排数显 3 - 三排数显
4 - 全电量参数

S - 智能复合数显
K - 可编程数显表 H - 谐波表

外形代码 外观尺寸 开孔尺寸
D 48 * 48 45 * 45
A 72 * 72 67 * 67
3 80 * 80 76 * 76
9 96 * 96 91 * 91
2 120 * 120 111 * 111

I- 电流 U- 电压 F- 频率
P- 有功功率 Q- 无功功率
PF- 功率因数 UI- 电压及电流
PQ- 有功及无功功率
Z- 网络电力 E- 多功能

4/ 无：交流信号 5: 直流信号

企业代号
