P. 35

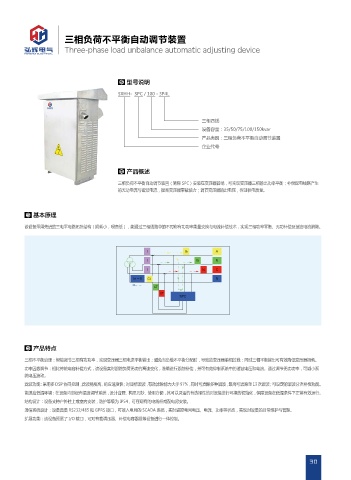

三相负荷不平衡自动调节装置
Three-phase load unbalance automatic adjusting device
型号说明
SXHH- SPC / 100 - 3P4L
三相四线
设备容量：35/50/75/100/150kvar
产品类别：三相负荷不平衡自动调节装置
企业代号
产品概述
三相负荷不平衡自动调节装置（简称 SPC）安装在变压器首端，可实现变压器三相输出功率平衡；补偿配电线路产生
的无功电流与谐波电流，提高变压器带载能力；调节变压器输出电压，保证供电质量。
基本原理
该设备采用先进的三电平电路拓扑结构（损耗小，噪音低），能通过三相线路中的不对称有功功率能量交换与电流补偿技术，实现三相功率平衡、无功补偿及谐波电流消除。
I Ia A
I Ib B
I Ic C
In≈0 CT N
CT
CT
SPC
产品特点
三相不平衡治理：智能调节三相有功功率，实现变压器三相电流平衡输出；避免当负载不平衡分配时，导致的变压器单相过载；同时三相平衡输出可有效降低变压器损耗。
功率因数调节：相比传统电容补偿方式，该设备实时跟踪负荷无功的高速变化，准确进行跟踪补偿，并可有效抑制系统中的谐波电压和电流。通过调节无功功率，可减小系
统电压波动。
滤波功能：采用多DSP协同控制，滤波精度高、响应速度快；对目标谐波，有效滤除能力大于97%，同时可滤除多种谐波，最高可滤除至13次谐波；可设定的谐波分次补偿功能。
能适应低温环境：在设备内部设有温度调节系统，设计合理、构思巧妙、使用方便，其可以灵活的有选择性的对设备进行环境的初始化，保障设备在低温条件下正常有效运行。
结构设计：设备支持户外柱上或室内安装，防护等级为 IP54，可在现有的电线杆或配电房安装。
通信系统设计：设备具备 RS232/485 和 GPRS 接口，可接入电网的 SCADA 系统，实时监控电网电压、电流、功率等状态，实现对设备的日常维护与管理。
扩展功能：该设备预留了 I/O 接口，可对有载调压器、补偿电容器组等设备进行一体控制。
