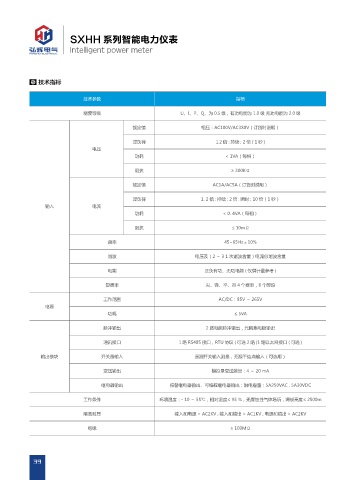

SXHH 系列智能电力仪表
Intelligent power meter
技术指标
技术参数 指标
精度等级 U、I、P、Q、为 0.5 级，有功电能为 1.0 级 无功电能为 2.0 级
额定值 相压：AC100V/AC380V（订货时说明）
过负荷 1.2 倍 : 持续 ; 2 倍 ( 1 秒 )
电压
功耗 < 1VA（每相）
阻抗 ≥ 300KΩ
额定值 AC1A/AC5A（订货时说明）
过负荷 1. 2 倍 : 持续 ; 2 倍 : 瞬时 ; 10 倍（1 秒）
输入 电流
功耗 < 0. 4VA（每相）
阻抗 ≤ 10mΩ
频率 45~65Hz±10%
谐波 电压及（2 ～ 3 1 次谐波含量）电流总谐波含量
电能 正负有功、无功电能 ( 仅供计量参考 )
复费率 尖、锋、平、谷 4 个费率，8 个时段
工作范围 AC/DC：85V ～ 265V
电源
功耗 ≤ 5VA
脉冲输出 2 路电能脉冲输出，光耦集电极输出
通讯接口 1 路 RS485 接口，RTU 协议 ( 可选 2 路 )1 路以太网接口 ( 可选 )
输出模块 开关量输入 遥测开关输入测量，无源干结点输入（可选用）
变送输出 模拟量变送输出：4 ～ 20 mA
继电器输出 报警继电器输出、可编程继电器输出；触电容量：5A250VAC , 5A30VDC
工作条件 环境温度：- 10 ～ 55℃，相对湿度≤ 95 %，无腐蚀性气体场所，海拔高度≤ 2500m
隔离耐压 输入和电源 > AC2KV , 输入和输出 > AC1KV , 电源和输出 > AC2KV
绝缘 ≥ 100MΩ
