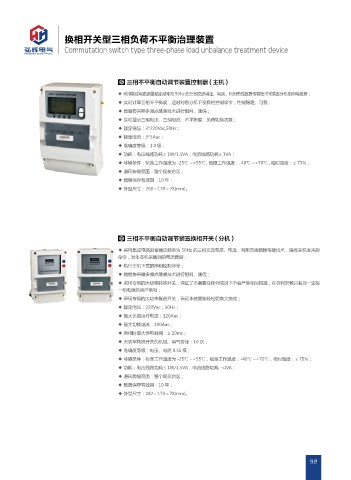

换相开关型三相负荷不平衡治理装置

Commutation switch type three-phase load unbalance treatment device

三相不平衡自动调节装置控制器 ( 主机 )

◆ 采用集成电路测量额定频率为 50Hz 的三相交流电压、电流，利用无线数据传输技术采集各分机的用电数据；
◆ 实时计算三相不平衡度，适时对各分机下发换相控制命令，性能稳定、可靠；
◆ 数据传采样多频点跳频技术进行组网、通信；
◆ 实时显示三相电压、三相电流、不平衡度、负荷切换次数；
◆ 额定电压：3*220Vac,50Hz；
◆ 额定电流：3*5Aac；
◆ 准确度等级：1.0 级；
◆ 功耗：电压线路功耗≤ 1W/1.5VA，电流线路功耗≤ 1VA；
◆ 环境条件：标准工作温度为 -25℃ ~+55℃ , 极限工作温度：-40℃ ~+70℃ , 相对湿度：≤ 75%；
◆ 通讯传输范围：整个配变台区；
◆ 数据保存有效期：10 年；
◆ 外型尺寸：268×170×78(mm)。

三相不平衡自动调节装置换相开关 ( 分机 )

◆ 采用集成电路测量额定频率为 50Hz 的三相交流电压、电流，利用无线数据传输技术，接收主机发来的
命令，发生本机采集到的电流数据；
◆ 执行主机下发的换相控制命令；
◆ 数据传采样多频点跳频技术进行组网、通信；
◆ 采用专用的大功率转换开关，保证了本装置在任何情况下不会产生相间短路，在任何时候只有且一定有
一相电源给用户供电；
◆ 采用专用的大功率复合开关，保证本装置能轻松切换大负荷；
◆ 额定电压：220Vac，50Hz；
◆ 最大长期运行电流：120Aac；
◆ 最大切换电流：100Aac；
◆ 换相时最大停电时间：≤ 10ms；
◆ 大功率转换开关的机械、电气寿命：10 次；
◆ 准确度等级：电压、电流 0.5S 级；
◆ 环境条件：标准工作温度为 -25℃ ~+55℃，极限工作温度：-40℃ ~+70℃，相对湿度：≤ 75%；
◆ 功耗：电压线路功耗≤ 1W/1.5VA，电流线路功耗 -<IVA；
◆ 通讯传输范围：整个配变台区；
◆ 数据保存有效期：10 年；
◆ 外型尺寸：282×170×78(mm)。
