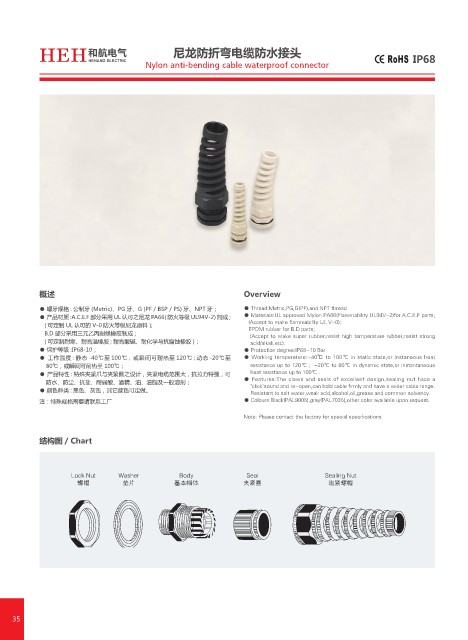

HEH          和航电气                  尼龙防折弯电缆防水接头
                        HEHANG ELECTRIC
                                       Nylon anti-bending cable waterproof connector


































           概述                                                   Overview

           ● 螺牙规格 : 公制牙 (Metric)、PG 牙、G (PF / BSP / PS) 牙、NPT 牙；  ● Thread:Metric,PG,G(PF),and NPT thread
           ● 产品材质 :A.C.E.F 部分采用 UL 认可之尼龙 PA66( 防火等级 UL94V-2) 制成 ;  ● Materials:UL approved Mylon PA66(Flammability UL94V-2)for A.C.E.F parts;
              ( 可定制 UL 认可的 V-0 防火等级尼龙原料 );                         (Accept to make flammability UL V-0);
              B.D 部分采用三元乙丙耐候橡胶制成；                                  EPDM rubber for B.D parts;
                                                                   (Accept to make super rubber,resist high temperature rubber,resist strong
              ( 可定制耐寒、耐高温橡胶 ; 耐高酸碱、耐化学与抗腐蚀橡胶 )；                   acid/alkali,etc).
           ● 保护等级 :IP68-10；                                     ● Protection degree:IP68-10 Bar
           ●  工作温度 : 静态 -40℃至 100℃，或瞬间可耐热至 120℃ ; 动态 -20℃至      ● Working temperature:-40℃ to 100 ℃ in static state,or instaneous heat
             80℃，或瞬间可耐热至 100℃；                                    resistance up to 120℃ ;  -20℃ to 80℃ in dynamic state,or instantaneous
           ● 产品特性 : 特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可                  heat resistance up to 100℃ .
             防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂；                         ● Features:The claws and seals of excellent design,sealing nut hace a
           ● 颜色种类 : 黑色、灰色，其它颜色可定做。                                "click"sound and re-open,can hold cable firmly and have a wider cable range.
                                                                  Resistant to salt water,weak acid,alcohol,oil,grease and common solvency.
           注：特殊规格需要请联系工厂                                        ● Colours:Black(PAL9005),gray(PAL7035),other color available upon request.

                                                                Note: Please contact the factory for special specifications.

           结构图 / Chart




                   -PDL /VU     8BTIFS         #PEZ              4FBM                4FBMJOH /VU
                     ᛂࣤ          ۘྞ           ۲ఴࣧͳ              ݂ጊړ                   ᤔጊᛂࣤ
