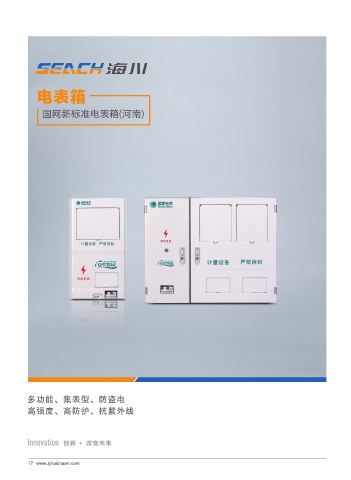

State Grid new standard meter box (Henan)
国网新标准电表箱(河南)
三相一表位计量箱(带采集器位) 三相二表位计量箱(单排)
PXS1 PXS2
订货号：153160 订货号：153170
电表箱 箱体尺寸：620×350×140 箱体尺寸：620×780×140
国网新标准电表箱(河南)
安装尺寸图(mm) 安装尺寸图(mm)
多功能、集表型、防盗电 主要配置 (仅供参考) 主要配置 (仅供参考)
此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明；
高强度、高防护、抗紫外线 表前可适装3级80A微型断路器、隔离开关、分线盒； 总开关可适装3级125A塑壳断路器；
表后可适装3级80A微型断路器； 表前可适装3级63A隔离开关、分线盒；
电能表可适装16mm2以下所有铜铝电线； 表后可适装3级63A微型断路器；
2
表箱可装Ⅱ型采集器。 电能表可适装16mm 以下所有铜铝电线。
表箱可装Ⅱ型采集器。
