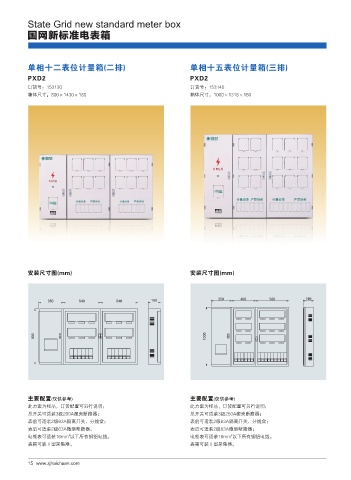

State Grid new standard meter box State Grid new standard meter box
国网新标准电表箱 国网新标准电表箱

单相十二表位计量箱(二排) 单相十五表位计量箱(三排) 单相十八表位计量箱(三排)
PXD2 PXD2 PXD2
订货号：153130 订货号：153140 订货号：153150
箱体尺寸：800×1430×180 箱体尺寸：1000×1318×180 箱体尺寸：1000×1470×180

安装尺寸图(mm) 安装尺寸图(mm) 安装尺寸图(mm)

主要配置 (仅供参考) 主要配置 (仅供参考) 主要配置 (仅供参考)
此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明；
总开关可适装3级200A塑壳断路器； 总开关可适装3级250A塑壳断路器； 总开关可适装3级250A塑壳断路器；
表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒； 表前可适装2级63A隔离开关、分线盒；
表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器； 表后可适装2级63A微型断路器；
2
2
2
电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。 电能表可适装16mm 以下所有铜铝电线。
表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。 表箱可装Ⅱ型采集器。
