State Grid new standard meter box (Henan) State Grid new standard meter box (Henan)
国网新标准电表箱(河南) 国网新标准电表箱(河南)

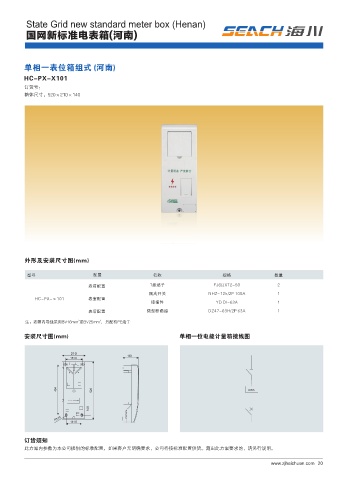

三相四表位计量箱(单排) 单相一表位箱组式 (河南)
PXS2 HC-PX-X101
订货号：153180 订货号：
箱体尺寸：620×1290×140 箱体尺寸：520×210×140

安装尺寸图(mm) 外形及安装尺寸图(mm)

型号 配置 名称 规格 数量
表前配置 T接端子 FJ6/JXT2-50 2
隔离开关 NH2-125/2P 100A 1
HC-PX-×101 表室配置
接插件 YD Dl-63A 1
表后配置 微型断路嚣 DZ47-63H/2P 63A 1

2
注：表箱内导线采用BV16mm 或BV25mm ，另配有PE端子
2
安装尺寸图(mm) 单相一位电能计量箱接线图

210
140
151.6

主要配置 (仅供参考) 454
此方案为样品，订货配置可另行说明； 520 KWh
总开关可适装3级160A塑壳断路器；
表前可适装3级63A隔离开关、分线盒； 14.8
表后可适装3级63A微型断路器；
R3.75
2
电能表可适装16mm 以下所有铜铝电线。 141.6
表箱可装Ⅱ型采集器。
订货须知
此方案内参数为本公司提供的标准配置，如果客户无明确要求，公司将按标准配置供货。超出此方案要求的，请另行说明。
