P. 31

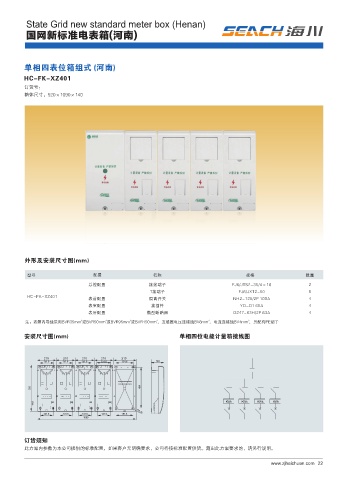

State Grid new standard meter box (Henan) State Grid new standard meter box (Henan)
国网新标准电表箱(河南) 国网新标准电表箱(河南)
单相一表位箱组式(河南) 单相四表位箱组式 (河南)
HC-PX-XZ01 HC-FK-XZ401
订货号： 订货号：
箱体尺寸：520×250×140 箱体尺寸：520×1090×140
外形及安装尺寸图(mm) 外形及安装尺寸图(mm)
型号 配置 名称 规格 数量 型号 配置 名称 规格 数量
总控配置 接线端子 FJ6/JTS2-35/4×16 2
HC-PX-XZ101 箱内配置 接线端子 FJ6/JTS2-35/4×16 2 T接端子 FJ6/JXT2-50 8
HC-FK-XZ401
表前配置 隔离开关 NH2-125/2P 100A 4
表室配置 接插件 YD-D1 60A 4
2
2
注：表箱内导线采用BV16mm 或BV25mm ，另配有PE端子
表后配置 微型断路器 D247-63H/2P 63A 4
2
注：表箱内导线采用BVR35mm 或BVR50mm 或BVR95mm 或BVR150mm ，互感嚣电压连接线BV6mm ，电流连接线BV4mm ，另配有PE端子
2
2
2
2
2
安装尺寸图(mm) 三相二位电能计量箱接线图
安装尺寸图(mm) 单相四位电能计量箱接线图
250
191.6 140
210 210 210 210 210
151.6 151.6 151.6 151.6 191.6 140
454 520 KWh
520 454
14.8 14.8 KWh KWh KWh KWh
R3.75 R3.75
191.6 141.6 141.6 141.6 141.6 191.6
1090
订货须知 订货须知
此方案内参数为本公司提供的标准配置，如果客户无明确要求，公司将按标准配置供货。超出此方案要求的，请另行说明。 此方案内参数为本公司提供的标准配置，如果客户无明确要求，公司将按标准配置供货。超出此方案要求的，请另行说明。
