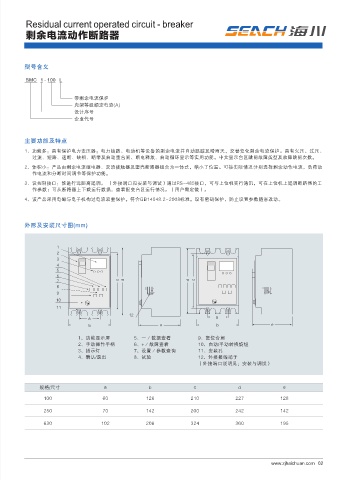

Residual current operated circuit - breaker
剩余电流动作断路器

型号含义

SMC 1 - 100 L
SMC1 带剩余电流保护

壳架等级额定电流(A)
剩余电流动作断路器 设计序号
企业代号

主要功能及特点
1、功能多：具有保护电力变压器：电力线路、电动机等设备的剩余电流并自动跟踪及晴雨天，交替变化剩余电流保护。具有欠压、过压、
过流、短路、速断、缺相、断零及自动重合闸、断电释放、自动循环显示等实用功能。中文显示台区跳闸故障类型及故障跳闸次数。
2、体积小：产品由剩余电流继电器、交流接触器及塑壳断路器组合为一体式，缩小了位置。可按实际情况分别选择剩余动作电流，负荷动
作电流和分断时间调节等保护功能。
3、设控制接口：能进行远距离遥调。 （外接端口见安装与调试）通过RS-485接口，可与上位机实行通讯，可在上位机上遥调断路器的工
作参数；可从断路器上下载运行数据，查看配变台区运行情况。（用户需定做）。
4、该产品采用电磁与电子机构过电流双重保护。符合GB14048.2-2008标准。设有密码保护，防止设置参数随意改动。

外形及安装尺寸图(mm)

1
2
3
4
5
6
7 c d d c
8
9
10
11
12
a a
b e b e

1、功能显示屏 5、一／数据查看 9、复位合闸
2、手动操作手柄 6、+／故障查看 10、自动/手动转换旋钮
3、指示灯 7、设置／参数查询 11、安装孔
4、确认/退出 8、试验 12、外接接线端子
（外接端口说明见：安装与调试）
概述

SMC1-100/250/630L型是集剩余电流继电器、塑壳断路器及交流接触器等功能于一体的多功能综合断路器。适用于三相四线中性点直接接
地的低压电网。采用智能芯片背光液晶屏中文显示配变运行情况。通过RS-485接口可与电脑实现配电台区远程操作管理、查看运行数据、 规格/尺寸 a b c d e
资料储存及打印。具有自动跟踪剩余电流功能，实现自动确定适当的动作值档位。当线路设备发生对地漏电危险时，保护装置检测在较小
的动作值档位下保护动作，自动跟踪天气变化升或降动作值档位，有利于雨季时，较大剩余电流保护的投运率和可靠性，减少跳闸次数， 100 60 126 210 227 128
扩大了保护面。本产品用来对人身触电危险提供简接接触保护。
250 70 142 200 242 142
630 102 206 324 360 195
