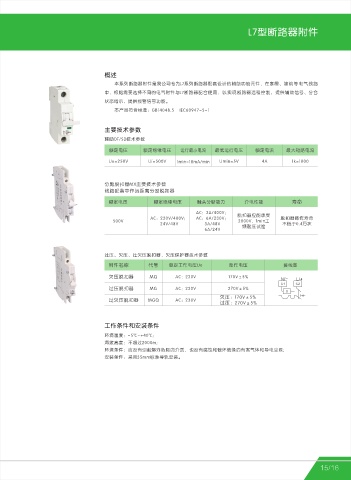

IC65型断路器附件 L7型断路器附件
国置电气

概述 概述
本系列断路器附件是我公司专为IC65系列断路器配套设计的辅助功能元件，在家居、建筑等电气线路 本系列断路器附件是我公司专为L7系列断路器配套设计的辅助功能元件，在家居、建筑等电气线路
中，根据需要选择不同的电气附件与IC65系列断路器配合使用，以实现断路器远程控制、提供辅助信号、 中，根据需要选择不同的电气附件与L7断路器配合使用，以实现断路器远程控制、提供辅助信号、分合
分合状态指示、提供报警信号功能，更好地保护线路、人身和财产安全。 状态指示、提供报警信号功能。
本产品符合标准：GB14048.5 IEC60947-5-1

IOF ISD IMX + OF IMNV
主要技术参数
过欠压脱扣器
辅助OF/SD技术参数
分励脱扣器+辅助触头
报警触头
额定电压 额定绝缘电压 运行最小电流 最低运行电压 额定电流 最大短路电流
辅助触头
Ue=250V Ui=500V 1min=10mA/min Umin=5V 4A 1k=1000

主要技术参数
分励脱扣器MX主要技术参数
辅助触头、报警触头的技术参数
线路配装中作远距离分励脱扣器
额定电流（A）
附件名称 每组触头数 接线路 额定电压 额定绝缘电压 触头分断能力 介电性能 寿命
AC：380V AC：220V DC：110V
AC：3A/400V；
AC：230V/400V； AC：6A/230V； 脱扣器应能承受 脱扣器操作寿命
500V 2000V，1min工
24V/48V 3A/48V 不低于0.4万次
辅助触头 IOF 3 6 1 一常开一常闭 6A/24V 频耐压试验
14 12 11

过压、欠压、过欠压脱扣器，欠压保护器技术参数
报警触头 ISD 3 6 1 一常开一常闭
附件名称 代号 额定工作电压Ue 动作电压 接线图
94 92 91
欠压脱扣器 MQ AC：230V 170V±5%
N/- L/+
C1 C2
过压脱扣器 MG AC：230V 270V±5%
U
欠压：170V±5%
分励脱扣器、分励脱扣器+辅助开关及失欠压脱扣器的技术参数 过欠压脱扣器 MGQ AC：230V
过压：270V±5%
额定绝缘 额定控制电 脱扣功耗
附件名称 吸合电压 接线路
电压Ui 源电压Ue （W或VA）
工作条件和安装条件
AC/DC:
220~380V 240 C1 C2 环境温度：-5℃~+40℃;
110~220V 海拔高度：不超过2000m;
分励脱扣器+ 415V (0.7~1.1)Us
辅助触头IMX+OF 环境条件：应没有引起爆炸危险的介质，也没有腐蚀和破坏绝缘的有害气体和导电尘埃;
AC/DC: 12
24~48V 120 14 安装条件：采用35mm标准导轨安装。

AC: 欠压：170V±5% L/+ N/-
过欠压脱扣器IMNV 415V 120 D1 D2
230V 过压：270V±5%

工作条件和安装条件
环境温度：-5℃~+40℃;
海拔高度：不超过2000m;
环境条件：应没有引起爆炸危险的介质，也没有腐蚀和破坏绝缘的有害气体和导电尘埃;
安装条件：采用35mm标准导轨安装。
