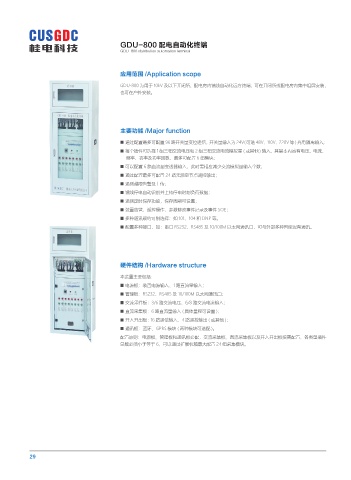

GDU-800 配电自动化终端
GDU-800 distribution automation terminal

应用范围 /Application scope

GDU-800 为用于 10kV 及以下开闭所、配电房内馈线自动化远方终端，可在开闭所或配电房内集中组屏安装 ,
也可在户外安装。

主要功能 /Major function

■ 通过配置最多可配置 96 路开关量变位遥信，开关量输入为 24V( 可选 48V、110V、220V 等 ) 光电隔离输入；
■ 每个插件可选择 1 组三相交流电压和 2 组三相交流电流模拟量 ( 或其他 ) 输入，其基本内容有电压、电流、
频率、功率及功率因数，最多可配置 6 组模块；
■ 可以配置 6 路直流量变送器输入，此时需相应减少交流模拟量输入个数；
■ 通过配置最多可配置 24 路无源空节点遥控输出；
■ 遥测越限告警及上传；
■ 馈线停电自动识别并上传停电时刻负荷数据；
■ 遥测定时保存功能，保存周期可设置；
■ 装置告警、遥控操作、参数修改事件记录及事件 SOE；
■ 多种通讯规约可供选择：如 101、104 和 DNP 等。
■ 配置多种接口，如：串口 RS232、RS485 及 10/100M 以太网通讯口，可与外部多种智能设备通讯。

硬件结构 /Hardware structure

本装置主要包括：
■ 电源板：装置电源输入、1 路直流量输入；
■ 管理板：RS232、RS485 及 10/100M 以太网通讯口；
■ 交流采样板：3/6 路交流电压、6/8 路交流电流输入；
■ 直流采集板：6 路直流量输入 ( 具体量程可设置 )；
■ 开入开出板 : 16 路遥信输入、4 路遥控输出 ( 或其他 )；
■ 通讯板：蓝牙、GPRS 模块 ( 两种模块可选配 )。
配置原则：电源板、管理板和通讯板必配，交流采集板、直流采集板以及开入开出板按需配置，各类型插件
总数必须小于等于 6，可以通过扩展机箱最大配置 24 组采集模块。
