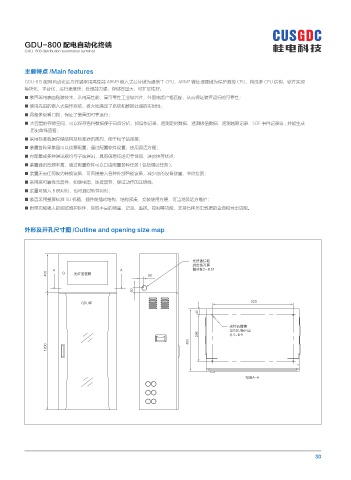

Page 39 - 桂电电力科技有限公司

GDU-800 配电自动化终端
GDU-800 distribution automation terminal

主要特点 /Main features
GDU-815 配网自动化远方终端采用高性能 ARM9 嵌入式芯片做为通信主 CPU，ARM7 微处理器做为保护测控 CPU，构成多 CPU 结构，软件实现
模块化、平台化，运行速度快，处理能力强，存储容量大，可扩展性好。
■ 装置采用表面贴装技术，选用高性能、高可靠性工业级芯片，外围电路严格匹配，从而保证装置运行的可靠性；
■ 使用先进的嵌入式操作系统，极大地满足了系统和数据处理的实时性；
■ 具备多级看门狗，保证了装置的可靠运行；
■ 大容量的存储空间，可以保存各种数据便于日后分析，如操作记录、遥测定时数据、遥测极值数据、遥测越限记录、SOE 事件记录等 , 并能生成
历史曲线查看；
■ 采用标准数据存储结构及标准通讯规约，便于和子站连接；
■ 装置各种采集量可以按需配置，通过配置软件设置，使用灵活方便；
■ 内部集成多种通讯规约与子站通讯，具有信息传送可靠性高、速度快等优点；
■ 装置通讯资源丰富，通过配置软件可以自由配置各种任务 ( 包括调试任务 )；
■ 装置无需任何规约转换设备，可直接接入各种外部智能设备，减少总的设备数量，节约投资；
■ 采用高可靠性元器件，如继电器、连接器等，保证动作的正确性；
■ 装置可接入 B 码对时，也可通过软件对时；
■ 装置采用整屏标准 5U 机箱，插件前插式结构，结构紧凑，安装使用方便，可当地及远方维护；
■ 附带功能强大的调试维护软件，实现丰富的测量、记录、监视、控制等功能，支持各种历史数据的查询和导出功能。

外形及开孔尺寸图 /Outline and opening size map

光纤通信箱
进出线孔两
A A 侧对称2-Φ51
400 光纤通信箱 50

50

GDU柜 520
40

光纤通信箱
与GDU柜固定
296 孔4-Φ9
400
1200

剖面A-A

30
