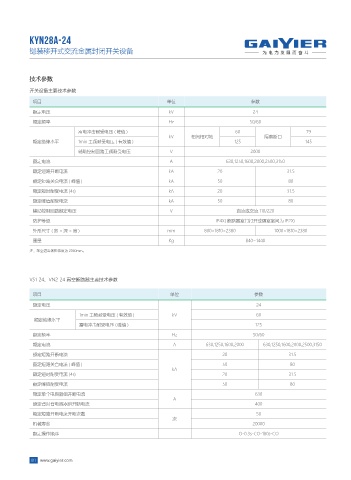

KYN28A-24

铠装移开式交流金属封闭开关设备

技术参数

开关设备主要技术参数
项目 单位 参数
额定电压 kV 24

额定频率 Hz 50/60
雷电冲击耐受电压 ( 峰值 ) 60 79
kV 相间相对地 隔离断口
额定绝缘水平 1min 工频耐受电压 ( 有效值 ) 125 145
辅助控制回路工频耐受电压 V 2000
额定电流 A 630,1250,1600,2000,2500,3150
额定短路开断电流 kA 20 31.5
额定短路关合电流 ( 峰值 ) kA 50 80
额定短时耐受电流 (4s) kA 20 31.5
额定峰值耐受电流 kA 50 80

辅助控制回路额定电压 V 直流或交流 110/220
防护等级 IP4X( 断路器室门打开或隔室室间为 IP2X)
外形尺寸(宽×深×高) mm 800×1810×2380 1000×1810×2380
重量 Kg 840~1440

注：架空进出线柜深度为 2360mm。

VS1-24、VN2-24 真空断路器主要技术参数

项目 单位 参数
额定电压 24
1min 工频耐受电压 ( 有效值 ) kV 60
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) 125
额定频率 Hz 50/60
额定电流 A 630,1250,1600,2000 630,1250,1600,2000,2500,3150

额定短路开断电流 20 31.5
额定短路关合电流 ( 峰值 ) 50 80
kA
额定短时耐受电流 (4s) 20 31.5
额定峰值耐受电流 50 80
额定单个电容器组开断电流 630
A
额定背对背电容器组开断电流 400
额定短路开断电流开断次数 50
次
机械寿命 20000
额定操作顺序 O-0.3s-CO-180s-CO

011 www.gaiyier.com
