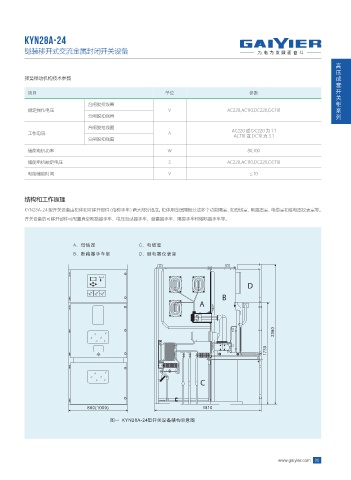

KYN28A-24

          铠装移开式交流金属封闭开关设备


                                                                                                                     高
                                                                                                                     压
          弹簧操动机构技术参数                                                                                                 成
                                                                                                                     套
           项目                                             单位                           参数                            开
                                                                                                                     关
                               合闸脱扣线圈                                                                                柜
           额定操作电压                                          V                   AC220,AC110,DC220,DC110               系
                               分闸脱扣线圈                                                                                列

                               合闸脱扣线圈
           工作电流                                            A                     AC220 或 DC220 为 1.1
                                                                                 AC110 或 DC10 为 3.1
                               分闸脱扣线圈
           储能电机功率                                          W                          80,100
           储能电机额定电压                                        S                   AC220,AC110,DC220,DC110

           电能储能时间                                          V                           ≤ 10



          结构和工作原理
          KYN28A-24 型开关设备由柜体和可移开部件 ( 俗称手车 ) 两大部分组成。柜体用金属隔板分成多个功能隔室,如母线室、断路器室、电缆室和继电器仪表室等。
          开关设备的可移开部件可配置真空断路器手车、电压互感器手车、避雷器手车、隔离手车和熔断器手车等。




                          #                      %
                          $                      &




                                                                                      D

                                                                             B
                                                                      A




                                                                                               2380


                                                                                             1730





                                                                      C




                               800(1000)                               1810

                                           KYN28A-24
