KYN28A-12

铠装移开式交流金属封闭开关设备

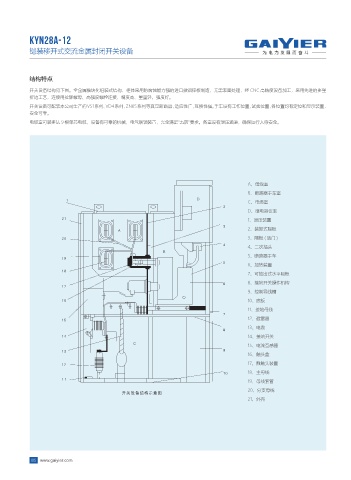

结构特点

开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经 CNC 高精度设备加工，采用先进的多重
折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。
开关设备可配装本公司生产的VS1系列、VD4系列、ZN65系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有定位和显示装置，
安全可靠。
电缆室可装多达 9 根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

A、母线室
B、断路器手车室
% C、电缆室

D、继电器仪表
1、泄压装置

" 2、装卸式隔板
3、隔板 ( 活门 )
4、二次插头
#
5、断路器手车

6、加热装置

7、可抽出式水平隔板
8、接地开关操作机构

9、控制导线槽
10、底板
11、接地母线

12、避雷器
13、电缆

14、接地开关
$
15、电流互感器

16、触头盒
17、静触头装置
18、主母线
19、母线套管
20、分支母线
