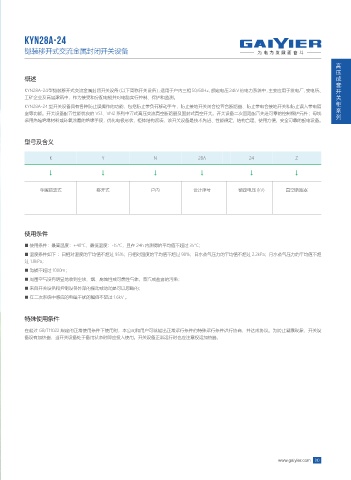

KYN28A-24
铠装移开式交流金属封闭开关设备
高
压
概述 成
套
KYN28A-24型铠装移开式交流金属封闭开关设备(以下简称开关设备)，适用于户内三相50/60Hz、额定电压24kV的电力系统中，主要应用于发电厂、变电所、 开
工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。 关
KYN28A-24 型开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔 柜
室等功能。开关设备配置性能优良的 VS1、VN2 系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线 系
列
采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，该开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
型号及含义
K Y N 28A - 24 Z
↓ ↓ ↓ ↓ ↓ ↓
金属铠装式 移开式 户内 设计序号 额定电压 (kV) 真空断路器
使用条件
■ 使用条件：最高温度：+40℃，最低温度：-15℃，且在 24h 内测得的平均值不超过 35℃；
■ 温度条件如下 ：日相对湿度的平均值不超过 95%；月相对湿度的平均值不超过 90%；日水蒸气压力的平均值不超过 2.2kPa；月水蒸气压力的平均值不超
过 1.8kPa；
■ 海拔不超过 1000m；
■ 周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；
■ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
■ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV 。
特殊使用条件
在超过 GB/T11022 规定的正常使用条件下使用时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。为防止凝露现象，开关设
备设有加热器，当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。
www.gaiyier.com 010
