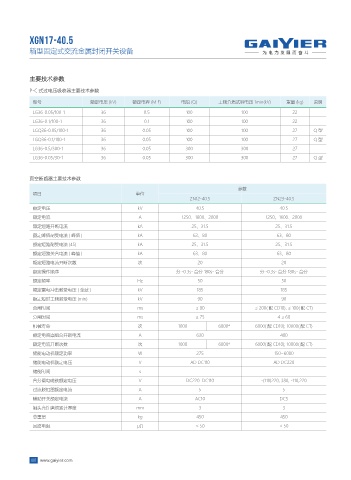

XGN17-40.5

箱型固定式交流金属封闭开关设备

主要技术参数

P-C 式过电压吸收器主要技术参数
型号 额定电压 (kV) 额定电容 (M F) 电阻 (Q) 工频介质试验电压 1min(kV) 重量 (kg) 说明

LG36-0.05/100-1 36 0.5 100 100 22
LG36-0.1/100-1 36 0.1 100 100 22
LGQ36-0.05/100-1 36 0.05 100 100 27 Q型
LGQ36-0.1/100-1 36 0.05 100 100 27 Q型
LG36-0.5/300-1 36 0.05 300 300 27
LG36-0.05/30-1 36 0.05 300 300 27 Q型

真空断路器主要技术参数
参数
项目 单位
ZN12-40.5 ZN23-40.5
额定电压 kV 40.5 40.5
额定电流 A 1250、1600、2000 1250、1600、2000
额定短路开断电流 kA 25、31.5 25、31.5
额定峰值耐受电流 ( 峰值 ) kA 63、80 63、80
额定短路耐受电流 (4S) kA 25、31.5 25、31.5
额定短路关合电流 ( 峰值 ) kA 63、80 63、80
额定短路电流开断次数 次 20 20
额定操作顺序 分 -0.3s- 合分 180s- 合分 分 -0.3s- 合分 180s- 合分
额定频率 Hz 50 50
额定雷电冲击耐受电压 ( 全波 ) kV 185 185
额定短时工频耐受电压 (min) kV 90 90
合闸时间 ms ≤ 90 ≤ 200( 配 CD10), ≤ 100( 配 CT)
分闸时间 ms ≤ 75 4≤60
机械寿命 次 1000 6000* 6000( 配 CD10); 10000( 配 CT)
额定电容器组合开断电流 A 630 400
额定电流开断次数 次 1000 6000* 6000( 配 CD10); 10000( 配 CT)
储能电动机额定功率 W 275 150~6000
储能电动机额定电压 V AD DC110 AD DC220
储能时间 s
合分阐电磁铁额定电压 V DC220 DC110 -(110)220, 380, -110,220
过流脱扣器额定电流 A 5 5
辅助开关额定电流 A AC10 DC5
触头允许磨损累计厚度 mm 3 3
总重量 kg 450 450
回路电阻 μΩ ≤ 50 ≤ 50
