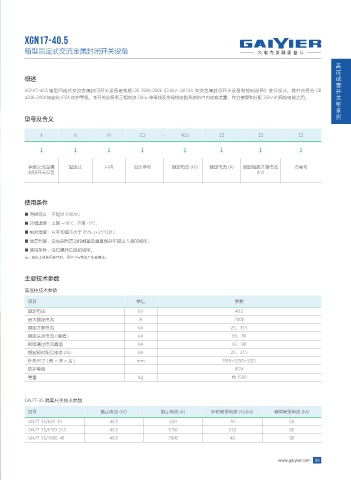

XGN17-40.5
箱型固定式交流金属封闭开关设备
高
压
概述 成
套
XGN17-40.5 箱型固定式交流金属封闭开关设备是根据 GB 3906-2006《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》进行设计。其外壳符合 GB 开
4208-2008 规定的 IP2X 防护等级。本开关设备系三相交流 50Hz 单母线及带母线旁路系统的户内成套装置，作为接受和分配 35kV 的网络电能之用。 关
柜
系
型号及含义 列
X G N □ - 40.5 □ □ □
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
箱型交流金属 固定式 户内 设计序号 额定电压 (kV) 额定电流 (A) 额定短路开路电流 方案号
封闭开关设备 (kV)
使用条件
■ 海拔高度：不超过 1000m；
■ 环境温度：上限 +40℃ , 下限 -5℃；
■ 相对湿度：日平均值不大于 85%, (+25℃时 )；
■ 地震烈度：没有剧烈震动和颠簸及垂直倾斜不超过 5 度的场所；
■ 使用条件：没有爆炸危险的场所。
注：超出上述使用条件时，用户可与制造厂协商确定。
主要技术参数
高压柜技术参数
项目 单位 参数
额定电压 kV 40.5
最大额定电流 A 2000
额定开断电流 kA 25、31.5
额定关合电流 ( 峰值 ) kA 63、80
极限通过电流峰值 kA 63、80
额定短时耐受电流 (4s) kA 25、21.5
外形尺寸(宽×深×高) mm 1918×3250×3125
防护等级 IP2X
重量 kg 约 1500
GN27-35 隔离开关技术参数
型号 额定电压 (kV) 额定电流 (A) 短时耐受电流 (4s)(kA) 峰值耐受电流 (kA)
GN27-35/630-20 40.5 630 20 50
GN27-35/1250-31.5 40.5 1250 31.5 80
GN27-35/2000-40 40.5 2000 40 90
