P. 13
KYN61-40.5
铠装移开式交流金属封闭开关设备
高
压
外形尺寸 (mm) 成
套
开
高度 2650
关
宽度 额定电流 1600A 及以 1400 柜
系
下电缆进出线 2870 列
深度
架空进出线 2950

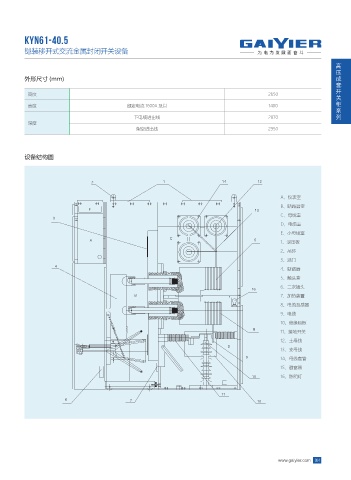

设备结构图
A、仪表室
B、断路器室
&
C、母线室
D、电缆室
E、小母线室
$
" 1、泄压板
2、吊环
3、活门
4、断路器
5、触头盒
6、二次插头
# 7、加热装置
8、电流互感器
9、电缆
10、绝缘隔板
11、接地开关
12、主母线
%
13、支母线
14、母线套管
15、避雷器
16、照明灯
