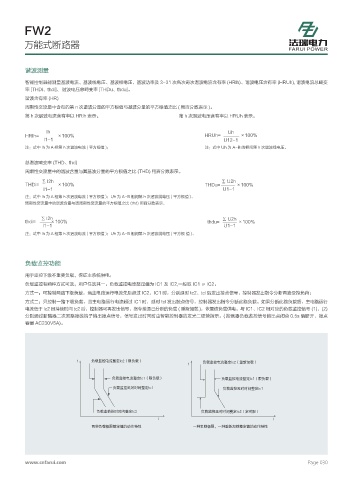

FW2

万能式断路器

谐波测量

智能控制器能测量基波电流、基波线电压、基波相电压、基波功率及 3-31 次各次奇次谐波电流含有率 (HRlh)、谐波电压含有率 (HRUh), 谐波电流总畸变
率 [THDi、thdi]、 谐波电压总畸变率 [THDu、thdu]。
谐波含有率 (HR)
周期性交流量中含有的第 n 次谐波分量的平方根值与基波分量的平方根值之比 ( 用百分数表示 )。
第 h 次谐波电流含有率以 HRlh 表示。 第 h 次谐波电压含有率以 HRUh 表示。

Ih Uh
HRIh= ×100% HRUh= ×100%
I1-1 U12-1
注：式中 Ih 为 A 相第 h 次谐波电流 ( 平方根值 )； 注：式中 Uh 为 A-B 的相间第 h 次谐波线电压。

总谐波畸变率 (THD、thd)
周期性交流量中的谐波含量与其基波分量的平方根值之比 (THD) 用百分数表示。
∑ I2h ∑ U2h
THDi= ×100% THDu= ×100%
I1-1 U1-1
注：式中 Ih 为 A 相第 h 次谐波电流 ( 平方根值 )；Uh 为 A-B 相间第 h 次谐波线电压 ( 平方根值 )。
周期性交流量中的谐波含量与该周期性交流量的平方根值之比 (thd) 用百分数表示。

∑ I2h ∑ U2h
thdi= ×100% thdu= ×100%
I1-1 U1-1
注：式中 Ih 为 A 相第 h 次谐波电流 ( 平方根值 )；Uh 为 A-B 相间第 h 次谐波线电压 ( 平方根 值 )。

负载监控功能
用于监控下级不重要负载，保证主系统供电；
负载监控有两种方式可选，用户任选其一。负载监控电流整定值为 IC1 及 IC2,—般取 IC1 ≥ IC2。
方式一：可控制两路下级负载，当主电路运行电流先后超过 IC2、IC1 时，分别延时 tc2、tcl 后发出接点信号，控制器发出指令分断两路受控负荷；
方式二：只控制一路下级负载，当主电路运行电流超过 IC1 时，延时 tcl 发出触点信号，控制器发出指令分断此路负载。如果分断此路负载后，主电路运行
电流低于 Ic2 且持续时间 tc2 后，控制器可再发出信号，指令接通己分断的负载 ( 重新加载 )，恢复该负载供电。与 IC1、IC2 相对应的负载监控信号 (1)、(2)
分别通过断路器二次回路接线端子输出接点信号，信号发出时同时由智能控制器的发光二极管指示。( 控制器负载监控信号输出点闭合 0.5s 后断开，接点
容量 AC230V5A)。

V ៦ᢣᅝ஢ჇລతࢯNE ͔᪶៦ᢣ͕ ៦ᢣᅝ஢ჇລతࢯNE ͔ᦜహ։ᢣ͕
V
៦ᢣᅝ஢ჇລతࢯNE ͔᪶៦ᢣ͕ ៦ᢣᅝ஢ჇລతࢯNE ͔᪶៦ᢣ͕
៦ᢣᅝ஢৅ౖౖ᩹తࢯVE ៦ᢣᅝ஢৅ౖౖ᩹తࢯNE

៦ᢣᅝ஢৅ౖౖ᩹తࢯVE ៦ᢣᅝ஢৅ౖౖ᩹తࢯVE ͔ࢯౖ᪶͕
N N
χቁ៦ᢣ೟᪶తࢯӁᅅ֍ѧဂ੅ ίቁ៦ᢣ೟᪶͘ίቁᦜహ։ᢣతࢯӁᅅ֍ѧဂ੅
