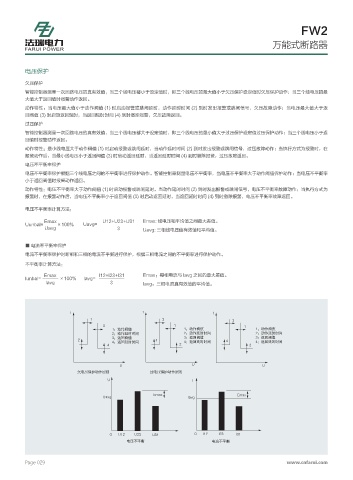

FW2

万能式断路器

电压保护

欠压保护
智能控制器测量一次回路电压的真有效值，当三个线电压都小于设定值时，即三个线电压的最大值小于欠压保护设定值时欠压保护动作；当三个线电压的最
大值大于返回值时报警动作返回。
动作特性：当电压最大值小于动作阀值 (1) 时启动报警或跳闸延时，动作延时时间 (2) 到时发出报警或跳闸信号，欠压故障动作；当电压最大值大于返
回阀值 (3) 时启动返回延时，当返回延时时间 (4) 到时撤除报警，欠压故障返回。
过压保护
智能控制器测量一次回路电压的真有效值，当三个线电压都大于设定值时，即三个线电压的最小值大于过压保护设定值过压保护动作；当三个线电压小于返
回值时报警动作返回。
动作特性：最小线电压大于动作阀值 (1) 时启动报警或跳闸延时，当动作延时时间 (2) 到时发出报警或跳闸信号，过压故障动作；当执行方式为报警时，在
报警动作后，当最小线电压小于返回阀值 (3) 时启动返回延时，当返回延时时间 (4) 到时撤除报警，过压故障返回。
电压不平衡率保护
电压不平衡率保护根据三个线电压之间的不平衡率进行保护动作。智能控制器测量电压不平衡率，当电压不平衡率大于动作阀值保护动作；当电压不平衡率
小于返回阀值时报警动作返回。
动作特性：电压不平衡率大于动作阀值 (1) 时启动报警或跳闸延时，当动作延时时间 (2) 到时发出报警或跳闸信号，电压不平衡率故障动作；当执行方式为
报警时，在报警动作后，当电压不平衡率小于返回阀值 (3) 时启动返回延时，当返回延时时间 (4) 到时撤除报警，电压不平衡率故障返回。

电压不平衡率计算方法：
Emax U12+U23+U31 Emax: 线电压和平均值之间最大差值。
Uunbal= ×100% Uavg=
Uavg 3 Uavg: 三相线电压值有效值和平均值。

■ 电流不平衡率保护
电流不平衡率保护对断相和三相的电流不平衡进行保护，根据三相电流之间的不平衡率进行保护动作。
不平衡率计算方法：
Emax I12+I23+I31 Emax：每相电流与 Iavg 之间的最大差值。
Iunbal= ×100% Iavg=
Iavg 3 Iavg：三相电流真有效值的平均值。

V V V

ͦ֍ѧ᪃Ӂ ͦ֍ѧ᪃Ӂ ͦ֍ѧ᪃Ӂ
ͦ֍ѧ৅ౖౖ᩹ ͦ֍ѧ৅ౖౖ᩹ ͦ֍ѧ৅ౖౖ᩹
ͦᣔ݄᪃Ӂ ͦᣔ݄᪃Ӂ ͦᣔ݄᪃Ӂ

ͦᣔ݄৅ౖౖ᩹ ͦᣔ݄৅ౖౖ᩹ ͦᣔ݄৅ౖౖ᩹

7 7 7
෉Ⴧרҝଥ֍ѧׯ՗ ᣎჇרҝଥ֍ѧׯ՗
7 +

'OCZ 'OCZ
7CXI +CXI

1 7 7 7 1 + + +
Ⴧרηখᛏ Ⴧລηখᛏ
