FW2

万能式断路器

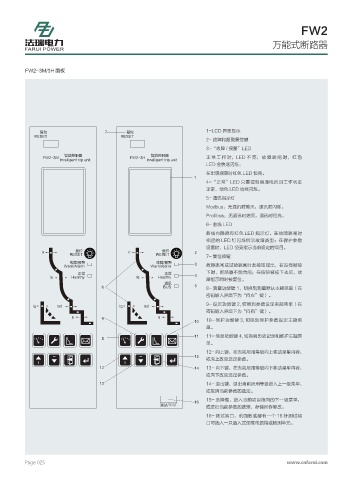

FW2-3M/3H 面板

ܭͯ ܭͯ 1-LCD 界面显示
3&4&5 3&4&5
2- 故障和报警复位键
3-“故障 / 报警”LED
అᑟ଍҄٨ అᑟ଍҄٨
'8 . '8 ) 正常工作时，LED 不亮；故障跳闸时，红色
*OSFMMJHFOU USJQ VOJU *OSFMMJHFOU USJQ VOJU
LED 会快速闪烁：
在出现报警时红色 LED 恒亮。

4-“正常”LED 只要控制器通电而且工作状态
正常，绿色 LED 始终闪烁。
5- 通讯指示灯
Modbus：无通讯时熄灭，通讯时闪烁。
Profibus：无通讯时熄灭，通讯时恒亮。
6- 曲线 LED
曲线内隐藏有红色 LED 指示灯。在故障跳闸时
相应的 LED 灯闪烁指示故障类型；在保护参数
设置时，LED 恒亮指示当前设定的项目。
*S ܭͯ *S ܭͯ
3&4&5 3&4&5
7- 复位按钮
஌ᬪ ઑ᝝ ஌ᬪ ઑ᝝
8BSO "MBSN 8BSO "MBSN 故障跳闸或试验跳闸时此按钮弹出，在没有被按
൤࣢ ൤࣢ 下时，断路器不能合闸；在按钮被按下去后，故
*T )FBMUIZ *T )FBMUIZ 障指示同时被复位。
ᤰ᝭
#64 8- 测量功能键 1，切换到测量默认主题菜单〈在
密码输入界面下为“向左”键〉。
9- 设定功能键 2, 切换到参数设定主题菜单〈在
*H *TE *H *TE
密码输入界面下为“向右”键〉。
*J *J
10- 保护功能键 3, 切换到保护参数设定主题菜
单。
11- 信息功能键 4, 切换到历史记录和维护主题菜

单。
12- 向上键，在当前所用等级向上移动菜单内容，

或向上改变选定参数。
13- 向下键，在当前所用等级向下移动菜单内容，
或向下改变选定参数。
14- 退出键，退出当前所用等级进入上一级菜单，
或取消当前参数的选定。
15- 选择键，进入当前项目指向的下一级菜单，

฽ណ 5&45 或进行当前参数的选定，存储所作修改。
16- 测试端口，前面板底部有一个 16 针测试端
口可插入一只插入式便携电源箱或检测单元。
