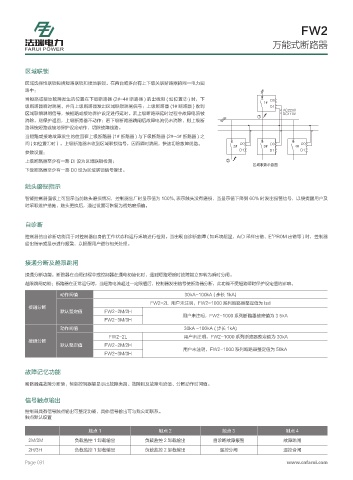

FW2
万能式断路器
区域联锁
区域选择性联锁包括短路联锁和接地联锁。在两台或多台有上下级关联断路器的同一电力回
路中：
当短路或接地故障发生的位置在下级断路器 (2#~4# 断路器 ) 的出线侧 ( 如位置② ) 时，下 &
级断路器瞬时跳闸，并向上级断路器发出区域联锁跳闸信号；上级断路器 (1# 断路器 ) 收到 &
#% 8
区域联锁跳闸信号，按短路或接地保护设定进行延时。若上级断路器延时过程中故障电流被 &% 8
消除，则保护返回，上级断路器不动作；若下级断路器跳闸后故障电流仍未消除，则上级断
路器按短路或接地保护设定动作，切除故障线路。
当短路或接地故障发生的位置在上级断路器 (1# 断路器 ) 与下级断路器 (2#~4# 断路器 ) 之
间 ( 如位置①时），上级断路器未收到区域联锁信号，因而瞬时跳闸，快速切除故障线路。 & & &
参数设置： & & &
上级断路器至少有一路 DI 设为区域联锁检测；
ֹާᐥᨓሓપݓ
下级断路器至少有一路 D0 设为区域联锁信号输出。
触头磨损指示
智能控制器面板上可显示当前触头磨损情况，控制器出厂时显示值为 100%, 表示触头没有磨损，当显示值下降到 60% 时发出报警信号，以便提醒用户及
时采取维护措施，触头更换后，通过设置可恢复为初始磨损值。
自诊断
2
控制器的自诊断功能用于对控制器自身的工作状态和运行环境进行检测。当出现自诊断故障 ( 如环境超温、A/D 采样出错、E PR0M 出错等 ) 时，控制器
给出指示或显示进行报警，以提醒用户进行相关处理。
接通分断及越限跳闸
接通分断功能：断路器在合闸过程中或控制器在通电初始化时，遇到短路短延时故障能立即转为瞬时分闸。
越限跳闸功能：断路器在正常运行时，当短路电流超过一定限值后，控制器发出信号使断路器分断，此功能不受短路瞬时保护设定值的影响。
动作阀值 30kA~100kA ( 步长 1kA)
FW2-2L 用户未注明，FW2-1000 系列断路器整定值为 Isd
接通分断
默认整定值 FW2-2M/2H
用户未注明，FW2-1000 系列断路器整定值为 3 5kA
FW2-3M/3H
动作阀值 30kA ~100kA ( 步长 1kA)
FW2-2L 用户未注明，FW2-1000 系列断路器整定值为 30kA
接通分断
默认整定值 FW2-2M/2H
用户未注明，FW2-1000 系列断路器整定值为 50kA
FW2-3M/3H
故障记忆功能
断路器遇故障分断后，智能控制器能显示出故障类别、故障相及故障电流值、分断动作时间值。
信号触点输出
控制器具有信号触点输出可整定功能，具体信号输出可与我公司联系。
触点默认设置
触点 1 触点 2 触点 3 触点 4
2M/3M 负载监控 1 卸载输出 负载监控 2 卸载输出 自诊断故障报警 故障跳闸
2H/3H 负载监控 1 卸载输出 负载监控 2 卸载输出 遥控分闸 遥控合闸
