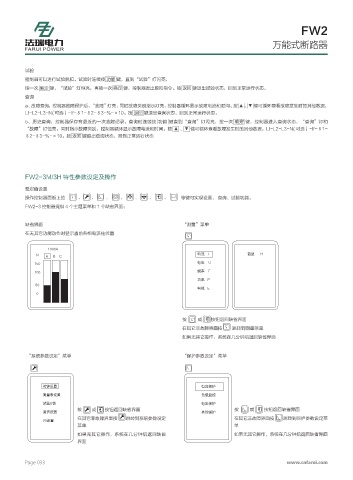

FW2

万能式断路器

试验
控制器可以进行试验脱扣。试验时连续按 功能 键，直到“试验”灯闪亮，
按一次 确定 键，“试验”灯恒亮，再按一次 确定 键，控制器发出脱扣指令。按 返回 键退出试验状态，回到正常运行状态。
查询
a、故障查询：控制器故障保护后，“故障”灯亮，同时故障类别指示灯亮，控制器循环显示故障电流和时间。按 ▲ 、▼ 键可循环查看故障发生时的其他数据：
LI-L2-L3-N( 可选）-If-δ1-δ2-δ3-%-×10。按 返回 键退出查询状态，回到正常运行状态。
b、历史查询：控制器保存有最近的一次故障记录。查询时连续按 功能 键直到“查询”灯闪亮，按一次 确定 键，控制器进入查询状态，“查询”灯和
“故障”灯恒亮，同时指示故障类别，控制器循环显示故障电流和时间。按 ▲ 、▼ 健可循环查看故障发生时的其他数据：LI-L2-L3-N( 可选）-If-δ1-
δ2-δ3-%-×10。按 返回 键退出查询状态，回到正常运行状态

FW2-3M/3H 特性参数设定及操作

整定值设置
Nj
Nj
Nj
Nj
Nj
Nj
Nj
操作控制器面板上的 等键可实现设置、 查询、试验功能。
FW2-3 控制器提供 4 个主题菜单和 1 个缺省界面；
缺省界面 “测量”菜单
在无其它功能动作时显示当前各相电流柱状图
#
0 # $ % Ⴧລ + ឨ๻ *
Ⴧר 7
ᭃၕ (
ֈၕ 2

Ⴧᑰ '

按 或 按钮返回缺省界面
在其它非故障界面按 跳转到测量菜单
如果无其它操作，系统在几分钟后返回缺省界面

“系统参数设定”菜单 “保护参数设定”菜单

ౖᦾ᝜Ꮞ Ⴧລҝଥ
ຫᦞᛓ᝜Ꮞ ៦ᢣᅝ஢
ᝰ᮫ ᨓ Ⴧרҝଥ
按 或 按钮返回缺省界面 按 或 按钮返回缺省界面
᣼Ҡ᝜Ꮞ ԌУҝଥ
在其它非故障界面按 跳转到系统参数设定 在其它非故障界面按 跳转到保护参数设定菜
+ ᝜Ꮞ
菜单 单
如果无其它操作，系统在几分钟后返回缺省 如果无其它操作，系统在几分钟后返回缺省界面
界面
