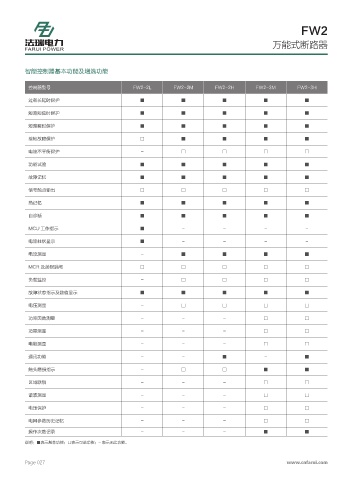

FW2

万能式断路器

智能控制器基本功能及增选功能

控制器型号 FW2-2L FW2-2M FW2-2H FW2-3M FW2-3H

过载长延时保护 ■ ■ ■ ■ ■
短路短延时保护 ■ ■ ■ ■ ■

短路瞬时保护 ■ ■ ■ ■ ■

接地故障保护 □ ■ ■ ■ ■
电流不平衡保护 - □ □ □ □

功能试验 ■ ■ ■ ■ ■

故障记忆 ■ ■ ■ ■ ■

信号触点输出 □ □ □ □ □
热记忆 ■ ■ ■ ■ ■

自诊断 ■ ■ ■ ■ ■

MCU 工作指示 ■ - - - -
电流柱状显示 ■ - - - -

电流测量 - ■ ■ ■ ■

MCR 及趟限跳闸 □ □ □ □ □
负载监控 - □ □ □ □

故障状态指示及数值显示 ■ ■ ■ ■ ■

电压测量 - □ □ □ □
功率因数测量 - - - □ □

功率测量 - - - □ □

电能测量 - - - □ □
通讯功能 - - ■ - ■

触头磨损指示 - □ □ ■ ■

区域联锁 - - - □ □

谐波测量 - - - □ □
电压保护 - - - □ □

电网参数历史记忆 - - - □ □
操作次数记录 - - - ■ ■

说明：■表示基本功能；□表示可选功能；- 表示无此功能。
