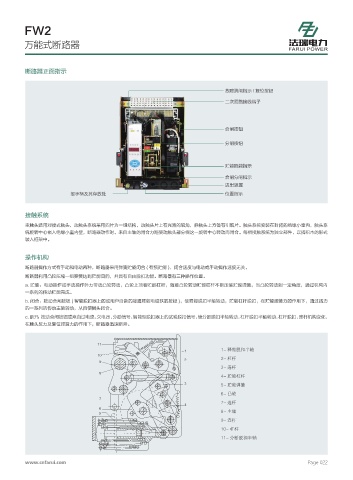

FW2

万能式断路器

断路器正面指示

故障跳闸指示 / 复位按钮
二次回路接线端子

合闸按钮

分闸按钮

贮能释能指示

合闸分闸指示
进出装置
摇手柄及其存放处 位置指示

接触系统
主触头选用对接式触头，动触头系统采用四片为一组结构，动触头片上有光滑的弧角，静触头上方备有引弧片。触头系统安装在封闭的绝缘小室内，触头系
统旋转中心嵌入绝缘小室内壁，断路器动作时，来自主轴的闭合力矩使动触头部分绕这一旋转中心转动而闭合。每相接触系统为独立部件，以搭积木的形式
装入框架中。

操作机构
断路器操作方式有手动和电动两种，断路器采用弹簧贮能闭合 ( 有预贮能 )，闭合速度与电动或手动操作速度无关。
断路器利用凸轮压缩一组弹簧达到贮能目的，并具有自由脱扣功能。断路器有三种操作位置。
a. 贮能：电动操作或手动操作外力带动凸轮转动，凸轮上顶着贮能杠杆，随着凸轮转动贮能杠杆不断压缩贮能弹簧，当凸轮转动到一定角度，通过机构内
一系列的传动贮能完成。
b. 闭合：按动合闸按钮 ( 智能脱扣器上的或用户自备的接通释能电磁铁的按钮 )，使释能脱扣半轴转动，贮能杠杆脱扣，在贮能弹簧力的作用下，通过猛力
的一系列的传动主轴转动，从而使触头闭合。
c.断开：按动合闸按钮或来自过电流、欠电压、分励信号、智能型脱扣器上的试验脱扣信号，使分断脱扣半轴转动，杠杆脱扣半轴转动，杠杆脱扣，连杆机构变化，
在触头反力及复位弹簧力的作用下，断路器迅速断开。

1- 释能脱扣半轴

2- 杠杆

3- 连杆

4- 贮能杠杆
5- 贮能弹簧
6- 凸轮

7- 连杆

8- 主轴
9- 连杆
10- 杠杆
11- 分断脱扣半轴
