P. 139
BK
控制变压器

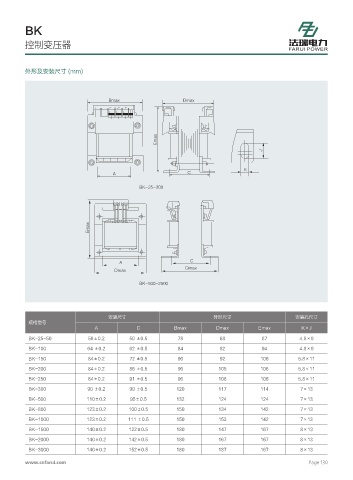

外形及安装尺寸 (mm)
Bmax Dmax
Emax
J
K
A C
BK-25~300
Emax
A C
Dmax
Dmax
BK-500~2500
安装尺寸 外形尺寸 安装孔尺寸
规格型号
A C Bmax Dmax Emax K×J
BK-25~50 56±0.2 50 ±0.5 78 68 87 4.8×9
BK-100 64 ±0.2 62 ±0.5 84 82 94 4.8×9
BK-150 84±0.2 72 ±0.5 96 92 106 5.8×11
BK-200 84±0.2 86 ±0.5 96 105 106 5.8×11
BK-250 84±0.2 91 ±0.5 96 108 106 5.8×11
BK-300 90 ±0.2 90 ±0.5 120 117 114 7×13
BK-500 110±0.2 95±0.5 132 124 124 7×13
BK-800 123±0.2 100±0.5 150 134 142 7×13
BK-1000 123±0.2 111 ±0.5 150 153 142 7×13
BK-1500 140±0.2 122±0.5 180 147 167 8×13
BK-2000 140±0.2 142±0.5 180 167 167 8×13
BK-3000 140±0.2 152±0.5 180 187 167 8×13
