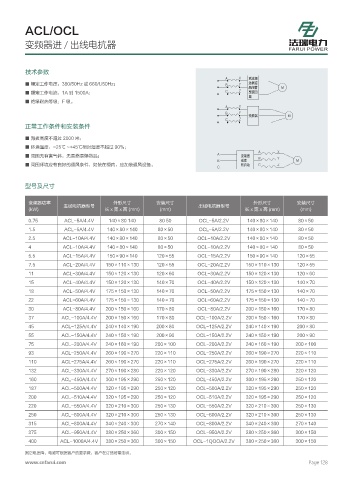

ACL/OCL

变频器进 / 出线电抗器

技术参数

■ 额定工作电压：380/50Hz 或 660/U50Hz；
■ 额定工作电流：1A 到 1500A；
■ 绝缘耐热等级：F 级。

正常工作条件和安装条件

■ 海拔高度不超过 2000 米；
■ 环境温度：-25℃ ~+45℃相对湿度不超过 90%；
■ 周围无有害气体，无易燃易爆物品；
■ 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

型号及尺寸

变频器功率 进线电抗器型号 外形尺寸 安装尺寸 出线电抗器型号 外形尺寸 安装尺寸
(kW) 长x宽x高(mm) (mm) 长x宽x高(mm) (mm)
0.75 ACL-5A/4.4V 140×80 140 80 50 OCL-5A/2.2V 140×80×140 80×50
1.5 ACL-5A/4.4V 140×80×140 80×50 OCL-5A/2.2V 140×80×140 80×50
2.5 ACL-10A/4.4V 140×80×140 80×50 OCL-10A/2.2V 140×80×140 80×50
4 ACL-10A/4.4V 140×80×140 80×50 OCL-10A/2.2V 140×80×140 80×50
5.5 ACL-15A/4.4V 150×90×140 120×55 OCL-15A/2.2V 150×90×140 120×55
7.5 ACL-20A/4.4V 150×110×130 120×55 OCL-20A/2.2V 150×110×130 120×55
11 ACL-30A/4.4V 150×120×130 120×60 OCL-30A/2.2V 150×120×130 120×60
15 ACL-40A/4.4V 150×120×130 140×70 OCL-40A/2.2V 150×120×130 140×70
18 ACL-50A/4.4V 175×150×130 140×70 OCL-50A/2.2V 175×150×130 140×70
22 ACL-60A/4.4V 175×150×130 140×70 OCL-60A/2.2V 175×150×130 140×70
30 ACL-80A/4.4V 200×150×160 170×80 OCL-80A/2.2V 200×150×160 170×80
37 ACL-100A/4.4V 200×150×160 170×80 OCL-100A/2.2V 200×150×160 170×80
45 ACL-125A/4.4V 240×140×190 200×80 OCL-125A/2.2V 240×140×190 200×80
55 ACL-150A/4.4V 240×150×190 200×90 OCL-150A/2.2V 240×150×190 200×90
75 ACL-200A/4.4V 240×160×190 200×100 OCL-200A/2.2V 240×160×190 200×100
93 ACL-250A/4.4V 260×190×270 220×110 OCL-250A/2.2V 260×190×270 220×110
110 ACL-275A/4.4V 260×190×270 220×110 OCL-275A/2.2V 260×190×270 220×110
132 ACL-330A/4.4V 270×190×280 220×120 OCL-330A/2.2V 270×190×280 220×120
160 ACL-450A/4.4V 300×195×290 250×120 OCL-450A/2.2V 300×195×290 250×120
187 ACL-500A/4.4V 320×195×290 250×120 OCL-500A/2.2V 320×195×290 250×120
200 ACL-510A/4.4V 320×195×290 250×120 OCL-510A/2.2V 320×195×290 250×120
220 ACL-550A/4.4V 320×210×300 250×130 OCL-550A/2.2V 320×210×300 250×130
250 ACL-600A/4.4V 320×210×300 250×130 OCL-600A/2.2V 320×210×300 250×130
315 ACL-800A/4.4V 340×240×300 270×140 OCL-800A/2.2V 340×240×300 270×140
375 ACL-950A/4.4V 380×250×360 300×150 OCL-950A/2.2V 380×250×360 300×150
400 ACL-1000A/4.4V 380×250×360 300×150 OCL-1QOOA/2.2V 380×250×360 300×150

其它电压降、电感可根据客户的要求做，客户在订货时需注明。
